Полигон

Данный способ визуализации доступен только для слоёв, созданных при агрегации данных, а также наборов данных, загруженных как файл и загруженных по API.

Способ визуализации Полигон полезен для визуализации объектов, обладающих определенной площадью и периметром. Будет создан замкнутый контур на местности, узлы которого имеют определенные координаты в пространстве.

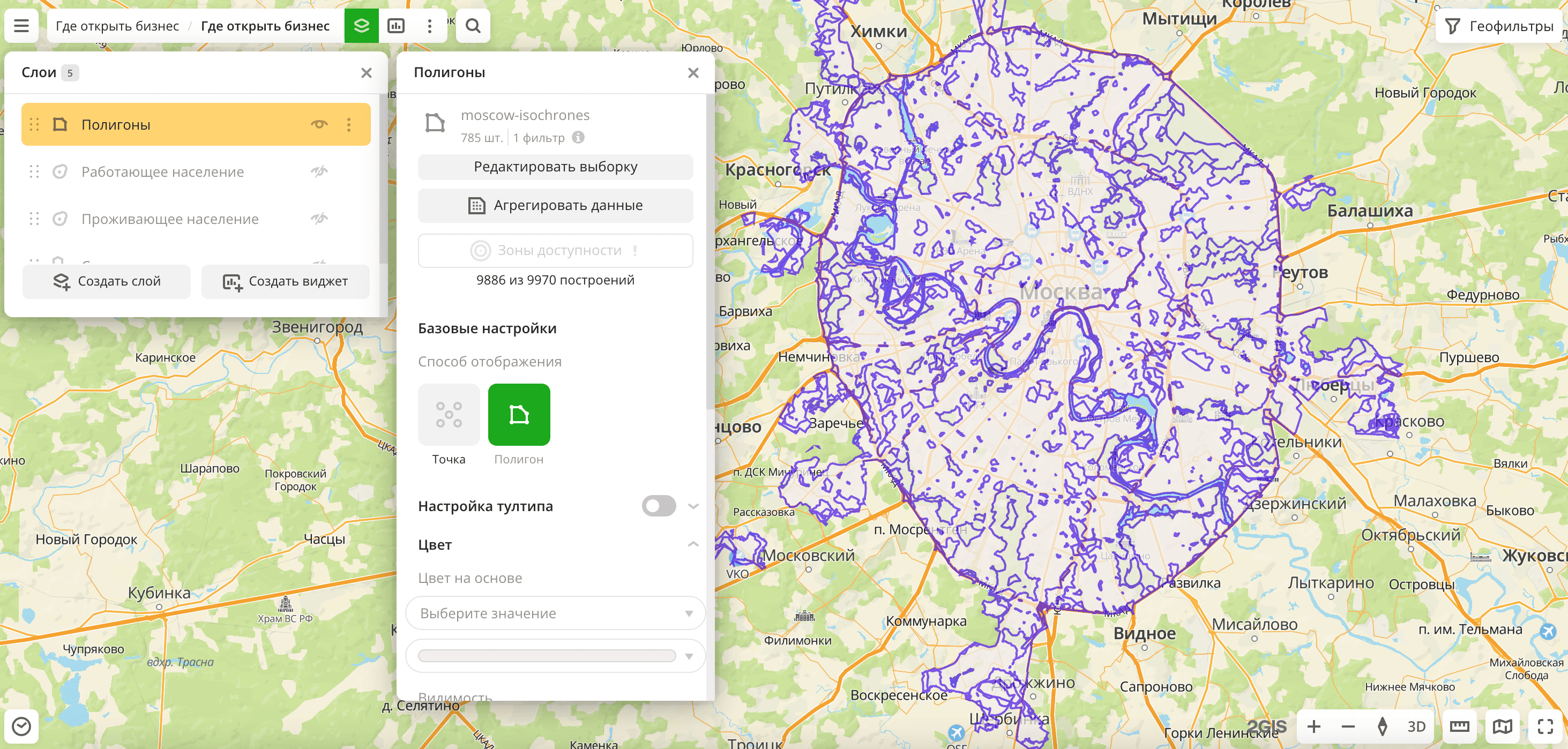

Обзор

Чтобы выбрать способ визуализации:

1. Перейдите на вкладку Дашборды.
2. Откройте нужный дашборд.
3. Откройте сцену с помощью стрелок и . Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.
4. Чтобы открыть слой, нажмите значок и выберите нужный слой.
5. В Базовых настройках выберите способ визуализации Полигон.
6. Настройте остальные параметры визуализации при необходимости.

Данные будут визуализированы на карте.

Параметры

Для способа визуализации Полигон доступны следующие параметры:

• Настройка тултипа: включите, чтобы настроить список атрибутов, которые будут отображаться при наведении курсора на элемент на карте. Отметьте нужные атрибуты и при необходимости измените их порядок. Доступные значения зависят от данных в выборке.



  Если опция выключена, в тултипе будут отображаться все атрибуты данных из набора.

• Цвет: выбор цвета отображения данных. Можно раскрасить элементы двумя способами:

  • Цвет на основе: атрибут, на основе которого элементы на карте и в легенде будут раскрашены в соответствии с цветовой шкалой. Доступные значения зависят от данных в выборке.

    Чтобы сбросить параметр, нажмите значок рядом с его именем.

    • Цветовая шкала: набор готовых цветовых образцов.

    • Инвертировать: выберите, чтобы инвертировать выбранную цветовую шкалу.

    • Шаги: количество делений в цветовой шкале от 1 до 10.

    • Легенда: настройка диапазонов с данными в легенде. Диапазоны рассчитываются автоматически в зависимости от типа шкалы (для типов Логарифмическая, Линейная и Экспоненциальная). Также вы можете настроить диапазоны вручную, введя нужные значения границ или изменив порядок и количество диапазонов (тип Настраиваемая). Указанная верхняя (правая) граница не включается в диапазон. Максимальное количество диапазонов — 10.
      Чтобы изменить порядок диапазонов, зажмите значок у нужного диапазона и перетащите его. Чтобы добавить диапазон, нажмите значок . Чтобы удалить диапазон, нажмите значок .

    • Тип шкалы: тип распределения, на основе которого рассчитываются диапазоны с данными в легенде. Доступно только для числовых атрибутов:

      • Логарифмическая — логарифмическое распределение. Подходит для отображения значений, которые изменяются в широком диапазоне или отличаются на несколько порядков.
      • Линейная — равномерное распределение. Подходит для отображения значений одного порядка.
      • Экспоненциальная — экспоненциальное распределение. Подходит, если необходимо выделить малые значения, а большими можно пренебречь, а также для отображения данных, которые быстро меняются.
      • Настраиваемая — ручная настройка диапазонов. Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница диапазона не включается в него.

    • Видимость: настройка прозрачности отображения элементов на карте.

  • Если значение Цвет на основе не выбрано, то вы можете выбрать цвет из палитры или указать его в формате HEX. Элементы на карте будут раскрашены одинаково, а цветовая легенда будет отсутствовать.

    • Видимость: настройка прозрачности отображения элементов на карте.

• Обводка: включите, чтобы отобразить обводку вокруг элементов.

  • Цветовая палитра: выбор цвета обводки.
  • Ширина линии: ширина обводки в пикселях от 1 до 25. При включении Высоты настройка не доступна.

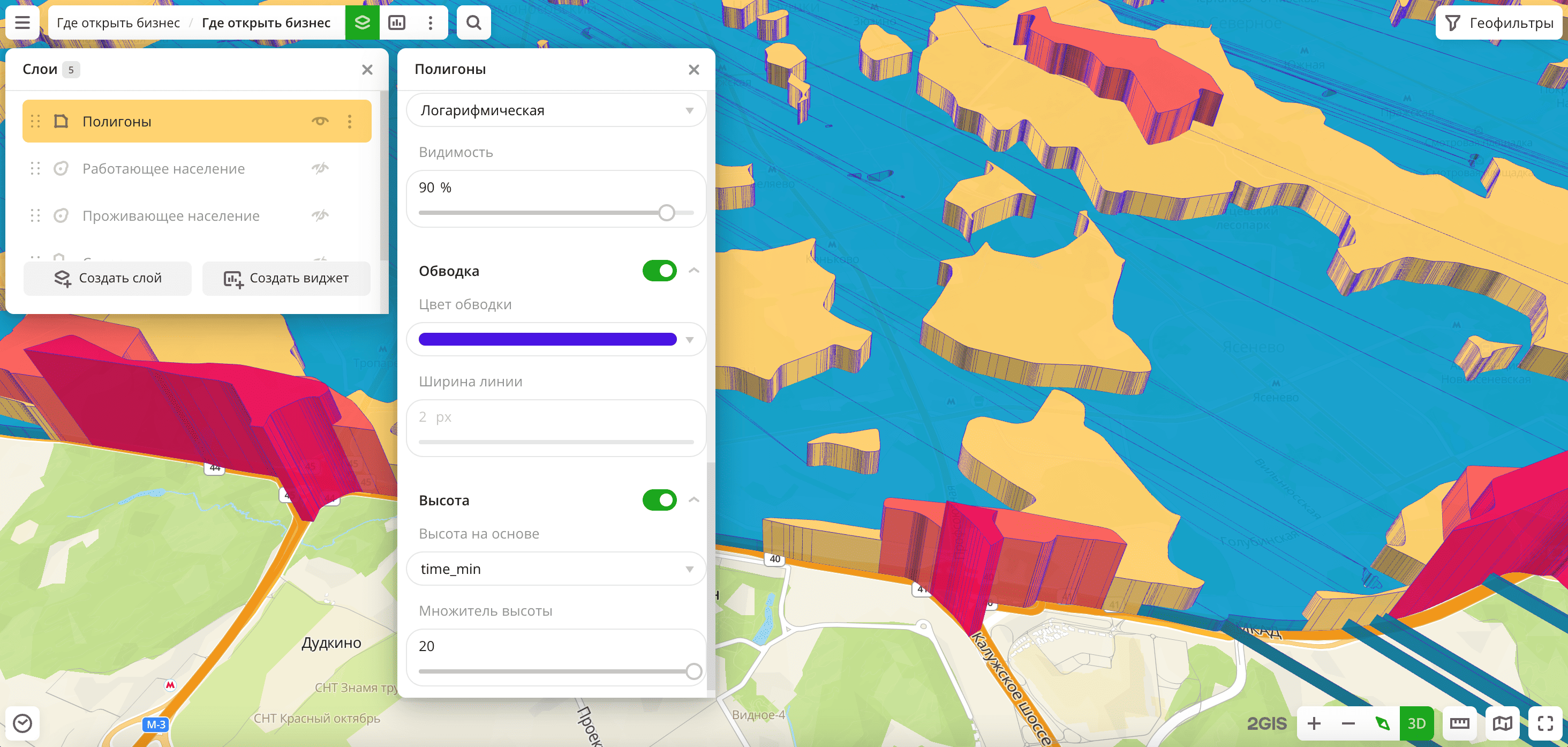

• Высота: включите, чтобы отобразить данные в виде столбчатой диаграммы. Чтобы включить трёхмерный формат отображения на карте, выберите режим 3D в правом нижнем углу карты.



  • Высота на основе: значение, на основе которого будут сформированы элементы на карте. Доступные значения зависят от данных в выборке.
  • Множитель высоты: множитель высоты столбцов от 0,1 до 20.
