Соты

Способ визуализации Соты полезен, когда нужно оценить площадь и выявить разницу между элементами. Территория делится на равные участки, каждый из которых отображается с учётом значения выбранных параметров.

Данные агрегируются и равномерно распределяются по всей площади внутри границ элемента. Из-за этого нужно внимательно относиться к минимальным и максимальным показателям.

Соты во многом аналогичны способу визуализации Сетка. Фигуры создаются автоматически, и алгоритмы внутри них работают одинаково. Эти способы удобно использовать вместе, когда нужно увидеть два слоя с агрегированными данными.

Обзор​

Соты

Чтобы выбрать способ визуализации:

  1. Перейдите на вкладку Дашборды.
  2. Откройте нужный дашборд.
  3. Откройте сцену с помощью стрелок Стрелка влево и Стрелка вправо. Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.
  4. Чтобы открыть слой, нажмите значок Слои и выберите нужный слой.
  5. В Базовых настройках выберите способ визуализации Соты.
  6. Настройте остальные параметры визуализации при необходимости.

Данные будут визуализированы на карте.

Параметры​

Для способа визуализации Соты доступны следующие параметры:

  • Размер: размер элемента в метрах от 5 до 3000.

  • Охват: охват территории в процентах от 1 до 100. Изменяется только расстояние между элементами.

  • Подпись: включение подписи на сотах.

  • Цвет: выбор цвета отображения данных.

    • Цвет на основе: атрибут, на основе которого элементы на карте и в легенде будут раскрашены в соответствии с цветовой шкалой. Доступные значения зависят от данных в выборке. Вы можете выбрать только числовые атрибуты.

    • Цветовая шкала: набор готовых цветовых образцов.

    • Инвертировать: выберите, чтобы инвертировать выбранную цветовую шкалу.

    • Шаги: количество делений в цветовой шкале от 1 до 10.

    • Легенда: настройка диапазонов с данными в легенде. Диапазоны рассчитываются автоматически в зависимости от типа шкалы (для типов Логарифмическая, Линейная и Экспоненциальная). Также вы можете настроить диапазоны вручную, введя нужные значения границ или изменив порядок и количество диапазонов (тип Настраиваемая). Указанная верхняя (правая) граница не включается в диапазон. Максимальное количество диапазонов — 10.
      Чтобы изменить порядок диапазонов, зажмите значок Перемещение у нужного диапазона и перетащите его. Чтобы добавить диапазон, нажмите значок Плюс. Чтобы удалить диапазон, нажмите значок Корзина.

    • Тип агрегации цвета: способ агрегации значений атрибута в одном элементе визуализации (соте): Сумма или Среднее. Тип агрегации будет отображаться в тултипе при наведении курсора на соту на карте.

    • Тип шкалы: тип распределения, на основе которого рассчитываются диапазоны с данными в легенде:

      • Логарифмическая — логарифмическое распределение. Подходит для отображения значений, которые изменяются в широком диапазоне или отличаются на несколько порядков.
      • Линейная — равномерное распределение. Подходит для отображения значений одного порядка.
      • Экспоненциальная — экспоненциальное распределение. Подходит, если необходимо выделить малые значения, а большими можно пренебречь, а также для отображения данных, которые быстро меняются.
      • Настраиваемая — ручная настройка диапазонов. Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница диапазона не включается в него.

    • Видимость: настройка прозрачности отображения элементов на карте.

  • Высота: включите, чтобы отобразить данные в виде столбчатой диаграммы. Чтобы включить трёхмерный формат отображения на карте, выберите режим 3D в правом нижнем углу карты.

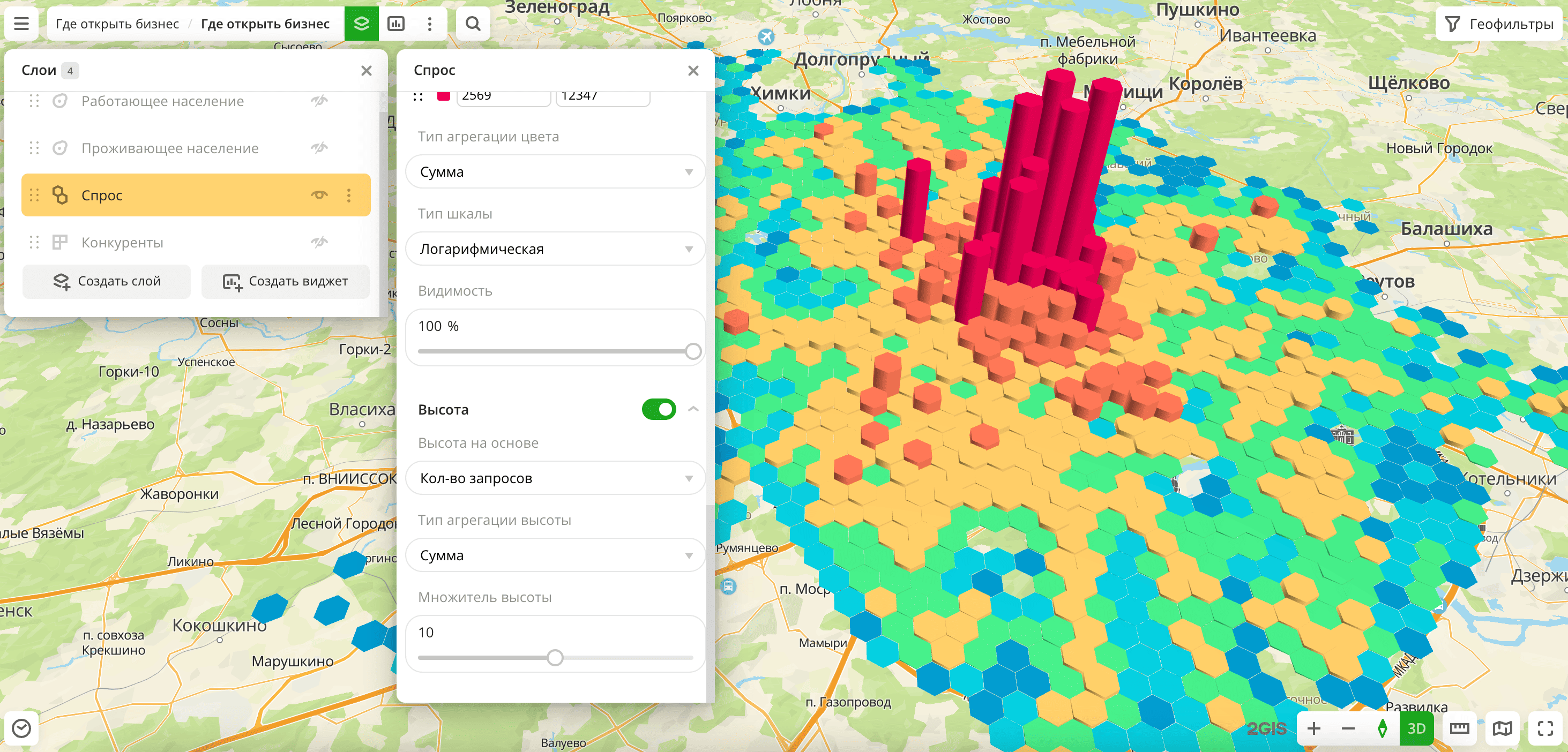

    Соты в виде столбчатой диаграммы

    • Высота на основе: значение, на основе которого будут сформированы элементы на карте. Доступные значения зависят от данных в выборке. Можно выбрать только числовые атрибуты.
    • Тип агрегации высоты: способ агрегации высоты столбца (Сумма или Среднее).
    • Множитель высоты: множитель высоты столбцов от 0,1 до 20.
