Линия

Данный способ визуализации доступен только для категорий системных данных Пешеходный трафик и Автомобильный трафик (детальный), а также наборов данных, загруженных как файл и загруженных по API.

Способ визуализации Линия полезен для отображения объектов, протяженность которых значительно больше их ширины, а площадь не является значимой. Такими объектами могут быть улицы и дороги, линии электропередач, трубопроводы, реки.

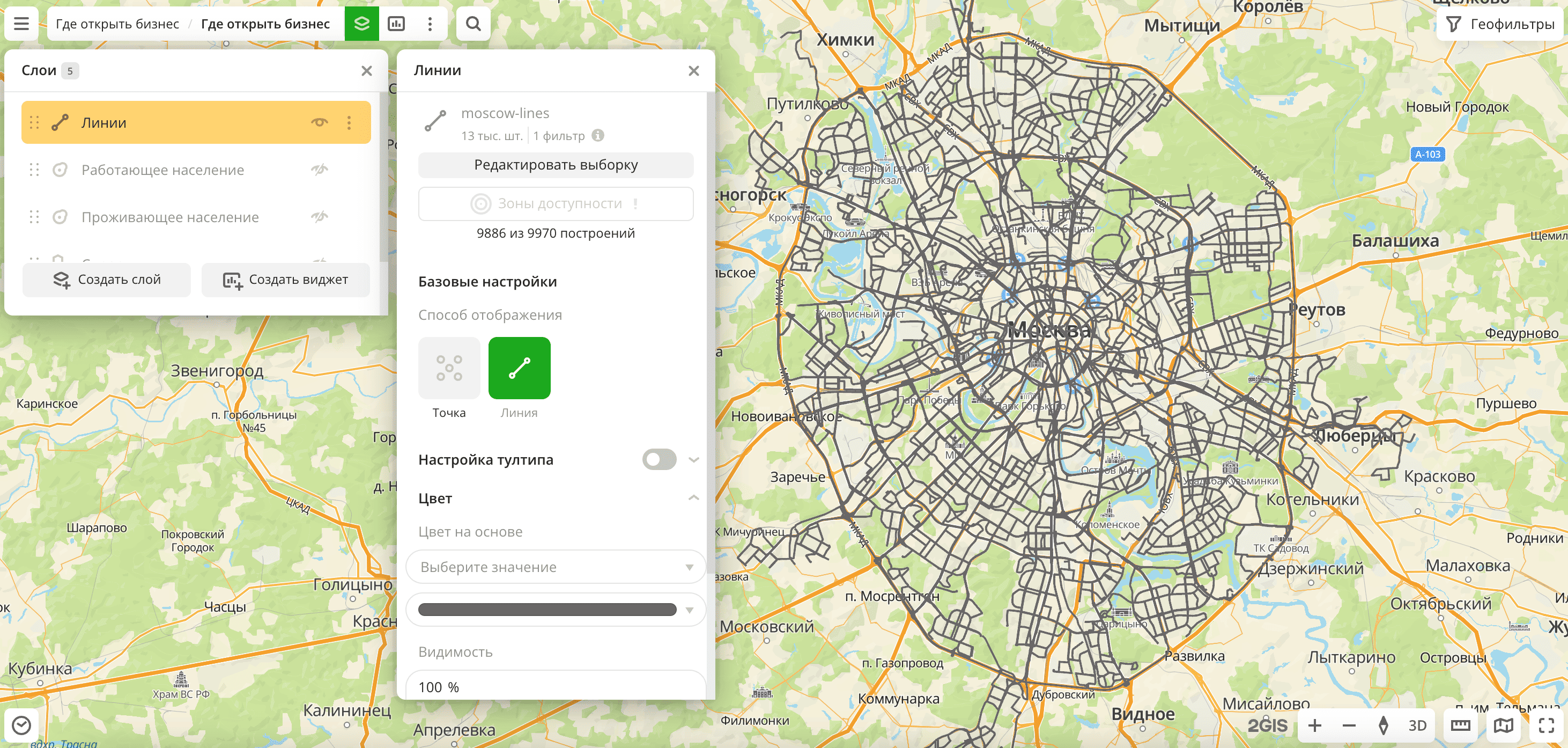

Обзор​

Линия

Чтобы выбрать способ визуализации:

  1. Перейдите на вкладку Дашборды.
  2. Откройте нужный дашборд.
  3. Откройте сцену с помощью стрелок Стрелка влево и Стрелка вправо. Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.
  4. Чтобы открыть слой, нажмите значок Слои и выберите нужный слой.
  5. В Базовых настройках выберите способ визуализации Линия.
  6. Настройте остальные параметры визуализации при необходимости.

Данные будут визуализированы на карте.

Параметры​

Для способа визуализации Линия доступны следующие параметры:

  • Настройка тултипа: включите, чтобы настроить список атрибутов, которые будут отображаться при наведении курсора на элемент на карте. Отметьте нужные атрибуты и при необходимости измените их порядок. Доступные значения зависят от данных в выборке.

    Настройка тултипа

    Если опция выключена, в тултипе будут отображаться все атрибуты данных из набора.

  • Цвет: выбор цвета отображения данных. Можно раскрасить элементы двумя способами:

    • Цвет на основе: атрибут, на основе которого элементы на карте и в легенде будут раскрашены в соответствии с цветовой шкалой. Доступные значения зависят от данных в выборке.

      Чтобы сбросить параметр, нажмите значок Крестик рядом с его именем.

      • Цветовая шкала: набор готовых цветовых образцов.

      • Инвертировать: выберите, чтобы инвертировать выбранную цветовую шкалу.

      • Шаги: количество делений в цветовой шкале от 1 до 10.

      • Легенда: настройка диапазонов с данными в легенде. Диапазоны рассчитываются автоматически в зависимости от типа шкалы (для типов Логарифмическая, Линейная и Экспоненциальная). Также вы можете настроить диапазоны вручную, введя нужные значения границ или изменив порядок и количество диапазонов (тип Настраиваемая). Указанная верхняя (правая) граница не включается в диапазон. Максимальное количество диапазонов — 10.
        Чтобы изменить порядок диапазонов, зажмите значок Перемещение у нужного диапазона и перетащите его. Чтобы добавить диапазон, нажмите значок Плюс. Чтобы удалить диапазон, нажмите значок Корзина.

      • Тип шкалы: тип распределения, на основе которого рассчитываются диапазоны с данными в легенде. Доступно только для числовых атрибутов:

        • Логарифмическая — логарифмическое распределение. Подходит для отображения значений, которые изменяются в широком диапазоне или отличаются на несколько порядков.
        • Линейная — равномерное распределение. Подходит для отображения значений одного порядка.
        • Экспоненциальная — экспоненциальное распределение. Подходит, если необходимо выделить малые значения, а большими можно пренебречь, а также для отображения данных, которые быстро меняются.
        • Настраиваемая — ручная настройка диапазонов. Во всех диапазонах, кроме последнего, указанная верхняя (правая) граница диапазона не включается в него.

      • Видимость: настройка прозрачности отображения элементов на карте.

      • Ширина линии: ширина обводки в пикселях от 1 до 25.

    • Если значение Цвет на основе не выбрано, то вы можете выбрать цвет из палитры или указать его в формате HEX. Элементы на карте будут раскрашены одинаково, а цветовая легенда будет отсутствовать.

      • Видимость: настройка прозрачности отображения элементов на карте.
      • Ширина линии: ширина обводки в пикселях от 1 до 25.
