Круговая диаграмма

Круговая диаграмма показывает соотношение между значениями в виде секторов круга (кольца). Каждый сектор показывает долю величины от целого (от 100%).

Используйте круговую диаграмму, если необходимо показать, какую долю составляют значения атрибута данных от общего объёма.

Примеры задач:

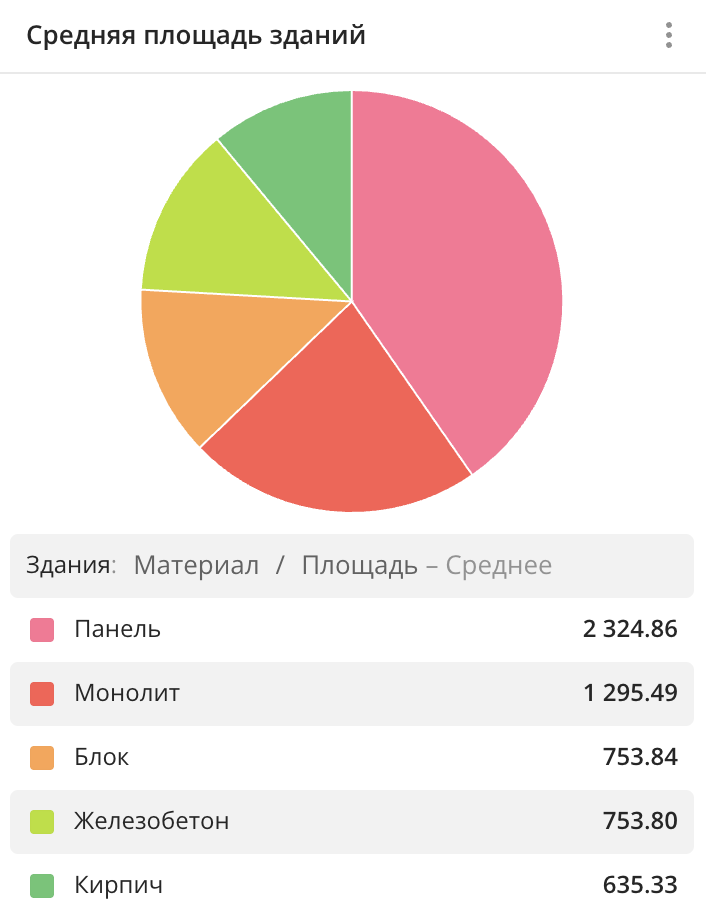

• показать распределение средней площади зданий, построенных из разных материалов:

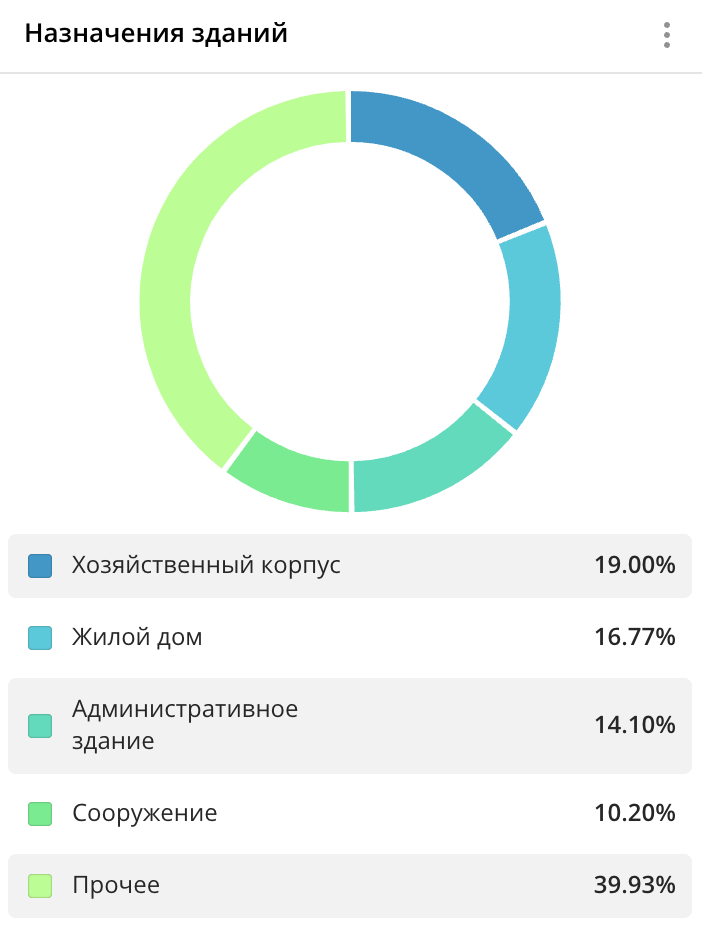

• показать процентное распределение зданий с разными назначениями:



Основные особенности

• От атрибута группировки зависит, секторы круга с какими данными будут отображаться. В качестве атрибута группировки вы можете выбрать:

  • Текстовые атрибуты: например, категорию фирм, назначение здания и другие.
  • Числовые атрибуты: например, количество отзывов, площадь здания и другие. Чтобы отобразить данные в виде нескольких секторов, укажите количество диапазонов и их границы при создании виджета или его редактировании в поле Количество диапазонов. Вы можете настроить диапазоны разных размеров. Указанная верхняя (правая) граница диапазона не включается в него.

• От агрегирующего атрибута зависит размер секторов круга. Агрегация выполняется в рамках одной группы или диапазона. В качестве агрегирующего атрибута вы можете выбрать:

  • Количество объектов: для подсчёта количества значений в группе или диапазоне.
  • Числовые атрибуты: для подсчёта значения этого атрибута в рамках каждой группы с помощью функций агрегации: суммарного, среднего, минимального, максимального значения, а также медианы и процентилей.

• Круговая диаграмма подходит для отображения небольшого количества значений атрибута группировки, например для топ-5 значений. Если атрибутов больше и некоторые из них занимают небольшую долю от целого, они отобразятся на диаграмме в виде узких секторов, которые будут плохо различимы в виджете.

• Круговая диаграмма должна содержать все значения атрибута группировки из выборки, чтобы отображалось верное процентное соотношение. Если при создании виджета или его редактировании вы выбрали топ-5 или топ-10 значений в качестве текстового атрибута группировки, сгруппируйте оставшиеся значения, не попавшие в топ: для этого отметьте чекбокс Показывать прочее.

• Чтобы узнать доли в процентах, при создании виджета или его редактировании отметьте чекбокс Значения в процентах.

• Вы можете нажимать на секторы диаграммы, чтобы фильтровать данные по выбранному атрибуту, не изменяя при этом выборку данных. Подробнее см. в разделе Фильтрация через виджеты.

• Если на сцене дашборда применена фильтрация по территориям или атрибутам данных, в виджете отобразятся только значения, соответствующие фильтрам. Подробнее см. в инструкции Фильтрация данных на дашборде.

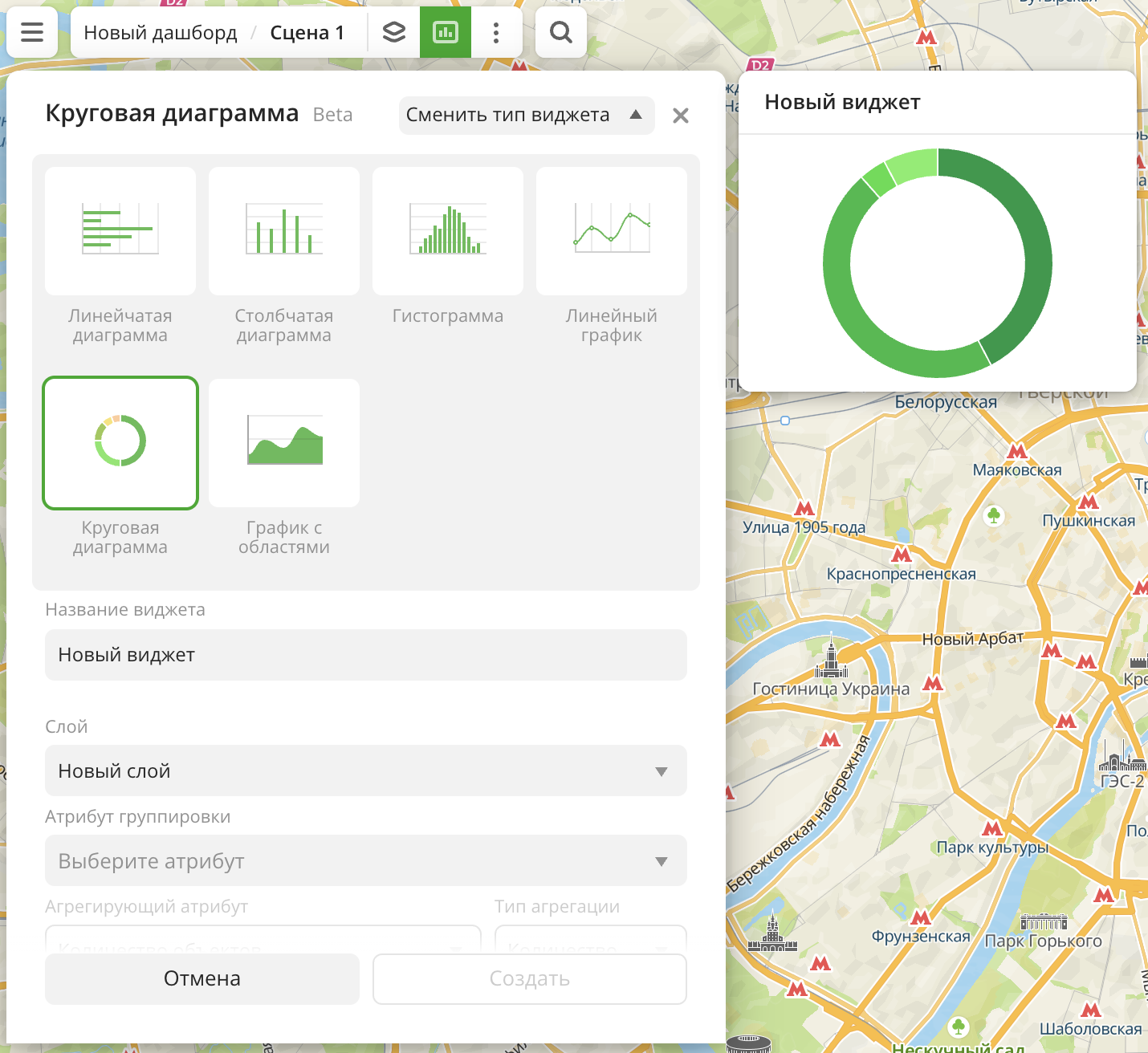

Создание виджета

1. Перейдите на вкладку Дашборды.

2. Откройте нужный дашборд.

3. Откройте сцену с помощью стрелок и . Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.

4. В верхнем меню дашборда нажмите значок .

5. Выберите тип виджета Круговая диаграмма.

6. Укажите обязательные параметры:

   • Слой: слой с данными, на основе которых строится диаграмма в виджете.
   • Атрибут группировки: атрибут, на основе которого группируются данные.
   • Значение атрибута группировки: если вы выбрали текстовый атрибут группировки, укажите его значения. Вы можете выбрать конкретные значения из выборки данных в выпадающем списке или сформировать топ-5 или топ-10 значений из выборки (топ значений автоматически рассчитывается на основе агрегирующего атрибута).
   • Агрегирующий атрибут: атрибут, на основе которого агрегируются данные и рассчитываются значения. Если вы хотите отобразить только количество значений, выберите Количество объектов.
   • Тип агрегации: функция, на основе которой рассчитываются значения агрегирующего атрибута. Агрегация выполняется в рамках каждой группы или диапазона данных.

7. Настройте остальные параметры виджета при необходимости.

8. Нажмите Создать.

Новый виджет автоматически добавится в выбранную сцену дашборда.

Примечание

При работе с загруженными данными убедитесь, что они содержат хотя бы один атрибут, чтобы диаграмма построилась.

Параметры

Общие настройки виджета

Параметр	Описание
Название виджета	Имя виджета.
Слой	Слой с данными, на основе которых строится диаграмма в виджете.
Сменить тип виджета	Нажмите, чтобы выбрать другой тип виджета из списка. Настроенные параметры виджета сохранятся.

Секторы круга

Параметр	Описание
Атрибут группировки	Атрибут, на основе которого группируются данные в диаграмме. От атрибута группировки зависит, секторы круга с какими данными будут отображаться.
Значение атрибута группировки	Количество секторов, которое отображается на диаграмме. В качестве значений вы можете выбрать: Любые значения атрибута из выборки данных. При изменении выборки будут меняться и доступные значения атрибута. При необходимости вы можете изменить порядок секторов на диаграмме. Топ-5 или топ-10 значений из выборки данных, которые автоматически рассчитываются на основе агрегирующего атрибута. Чтобы в последнем секторе на диаграмме отображалась сумма последнего значения в топе и остальных значений в выборке ниже этой позиции, отметьте чекбокс Показывать прочее. Только для текстовых атрибутов группировки.
Агрегирующий атрибут	Количество объектов или числовой атрибут, на основе которого агрегируются данные на диаграмме. Агрегация выполняется в рамках каждой группы или диапазона данных. От значения агрегирующего атрибута зависит размер секторов круга.
Тип агрегации	Функция, на основе которой рассчитываются значения агрегирующего атрибута в каждой группе или диапазоне данных: Сумма: сумма значений. Среднее: среднее значение. Мин.: минимальное значение. Макс.: максимальное значение. Медиана: медианное значение, которое равно или больше, чем 50% значений в группе. 80-ый процентиль: значение, которое равно или больше, чем 80% значений в группе. 95-ый процентиль: значение, которое равно или больше, чем 95% значений в группе. 99-ый процентиль: значение, которое равно или больше, чем 99% значений в группе.
Количество диапазонов	Количество диапазонов (секторов), которое отображается на диаграмме. Доступное количество диапазонов зависит от данных, максимальное количество — 10. Диапазоны рассчитываются автоматически, но вы можете настроить их вручную, введя нужные значения границ. Указанная верхняя (правая) граница не включается в диапазон. Чтобы добавить диапазон, нажмите значок . Чтобы удалить диапазон, нажмите значок . Чтобы пересчитать диапазоны после настройки, нажмите . Только для числовых атрибутов группировки.

Цвет

Параметр	Описание
Цвет	Выбор цветовой шкалы (набора заготовленных цветовых образцов), в соответствии с которой раскрашиваются элементы на диаграмме.

Описание

Параметр	Описание
Текст	Текст, который отобразится в виджете над диаграммой. Максимальное количество символов — 5000.
H1	Основной заголовок (первого уровня).
H2	Подзаголовок второго уровня.
H3	Подзаголовок третьего уровня.
B	Полужирный шрифт.
I	Курсив.
U	Подчёркнутый текст.
	Вставка ссылки.

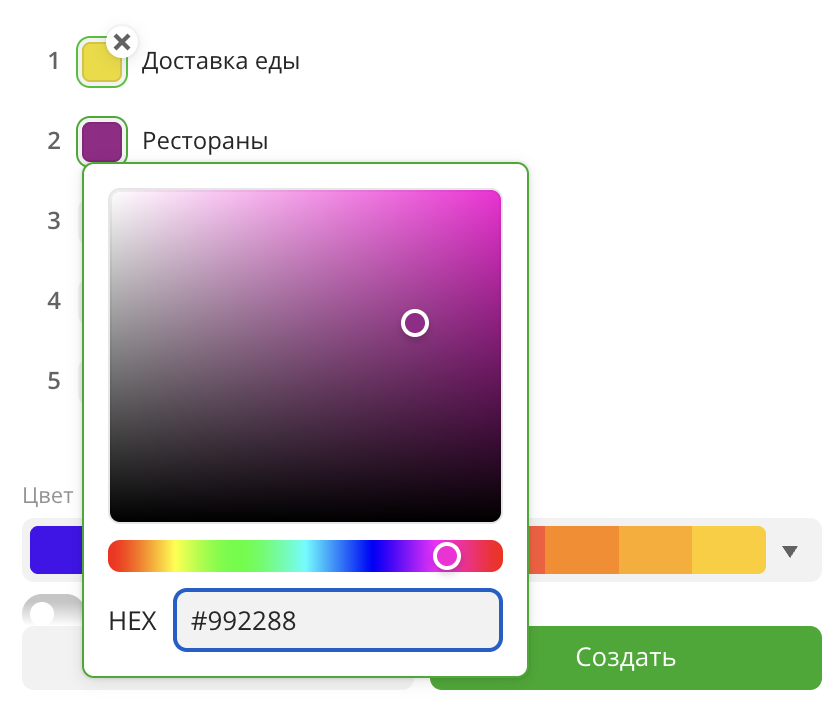

Цвет	Цвет текста. Вы можете выбрать цвет из палитры или указать его в формате HEX.

Дополнительные настройки

Параметр	Описание
Показывать легенду	Показывает значения атрибута группировки и соответствующие им значения агрегирующего атрибута.
Значения в процентах	Показывает значения агрегирующего атрибута в процентах.
Показывать источник	Показывает название слоя с данными, атрибута группировки и агрегирующего атрибута, а также тип агрегации.
Показывать пустые диапазоны	Показывает на диаграмме диапазоны значений, в которые не попали данные. Только для числовых атрибутов группировки.
Разделять секторы	Показывает промежутки между секторами круга.
Внутренний радиус	Радиус пустого круга внутри диаграммы в процентах от её размера. Значение 0% соответствует круговой диаграмме без пустого круга в центре, 100% — кольцевой диаграмме с максимальным радиусом пустого круга в центре и узкими секторами.
Суммарное значение	Показывает сумму значений агрегирующего атрибута в выборке.
Среднее значение	Показывает среднее значение агрегирующего атрибута в выборке.
Минимальное значение	Показывает минимальное значение агрегирующего атрибута в выборке.
Максимальное значение	Показывает максимальное значение агрегирующего атрибута в выборке.
Медианное значение	Показывает медианное значение агрегирующего атрибута в выборке.
80-ый процентиль	Показывает значение 80-ого процентиля агрегирующего атрибута в выборке.
95-ый процентиль	Показывает значение 95-ого процентиля агрегирующего атрибута в выборке.
99-ый процентиль	Показывает значение 99-ого процентиля агрегирующего атрибута в выборке.
Всего объектов в ассете	Показывает количество объектов в выборке, на основе которых рассчитываются значения.
