Линейчатая диаграмма

Линейчатая диаграмма показывает значения данных в виде горизонтальных столбцов.

Используйте линейчатую диаграмму, если необходимо сравнить значения конкретного атрибута данных в разных группах или диапазонах.

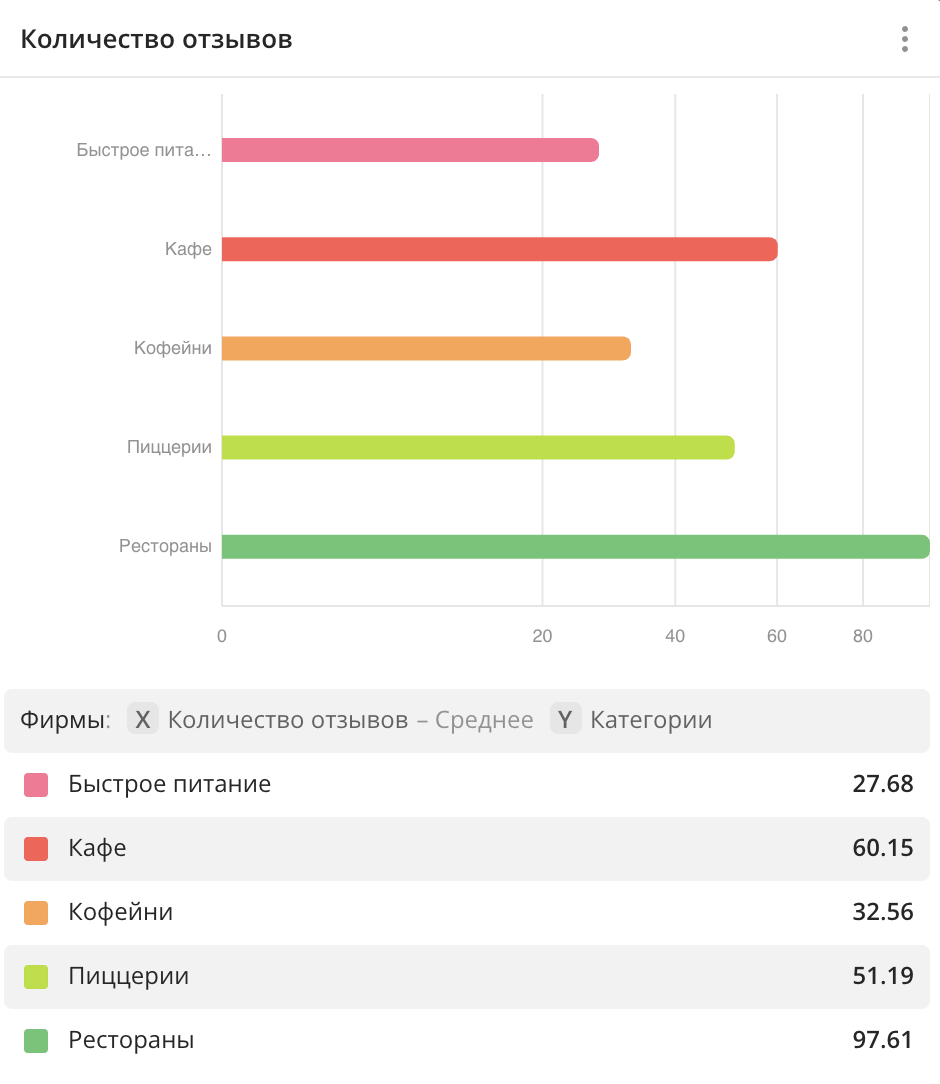

Пример задачи: сравнить средние значения количества отзывов для заведений из разных категорий общественного питания:

Основные особенности

• На оси Y отображаются группы значений данных. Вы можете выбрать как один атрибут группировки, так и два атрибута (создать диаграмму с группировкой по двум уровням). В качестве атрибутов группировки обоих уровней вы можете использовать:

  • Текстовые атрибуты: например, категорию фирм, назначение здания и другие.
  • Числовые атрибуты: например, количество отзывов, площадь здания и другие. Вы можете настроить количество диапазонов и их границы при создании виджета или его редактировании. Если необходимо использовать непрерывную шкалу с числовыми атрибутами и автоматически установить одинаковые диапазоны значений (задать размер шага), используйте гистограмму.

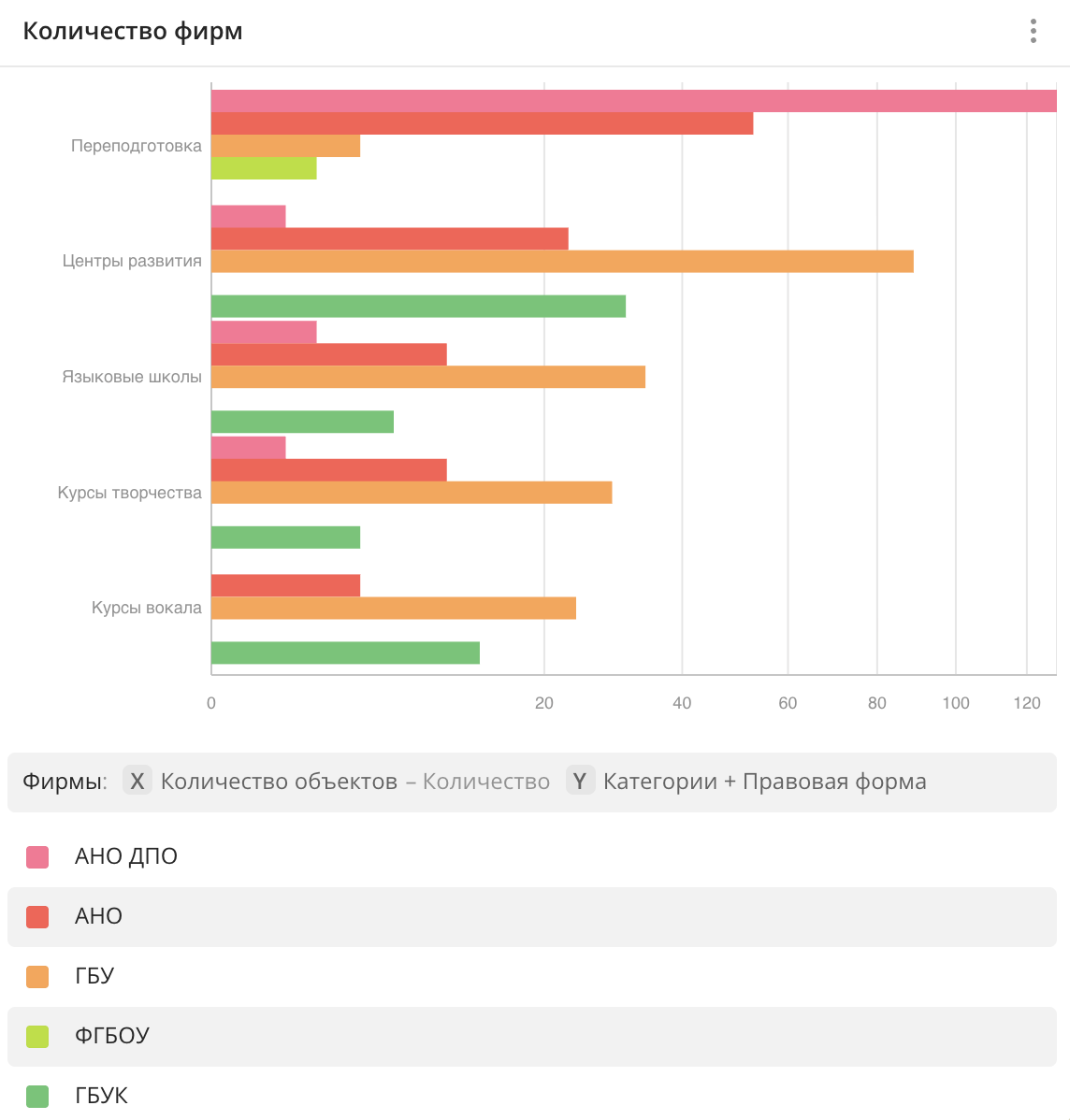

• Чтобы сравнивать значения конкретного атрибута сразу по двум параметрам, используйте группировку по двум уровням. Например, вы можете сравнить количество фирм с разными правовыми формами, которые при этом относятся к разным категориям:



  При группировке по двум уровням:

  • Данные группируются на диаграмме на основе первого атрибута группировки. Каждая группа содержит несколько столбцов, которые показывают агрегированные значения на основе второго атрибута группировки.

  • На оси Y указываются значения первого атрибута группировки.

  • В легенде виджета отображаются значения второго атрибута группировки.

  • При наведении на столбцы диаграммы в тултипе отображаются агрегированные значения на основе второго атрибута группировки для каждой группы значений.

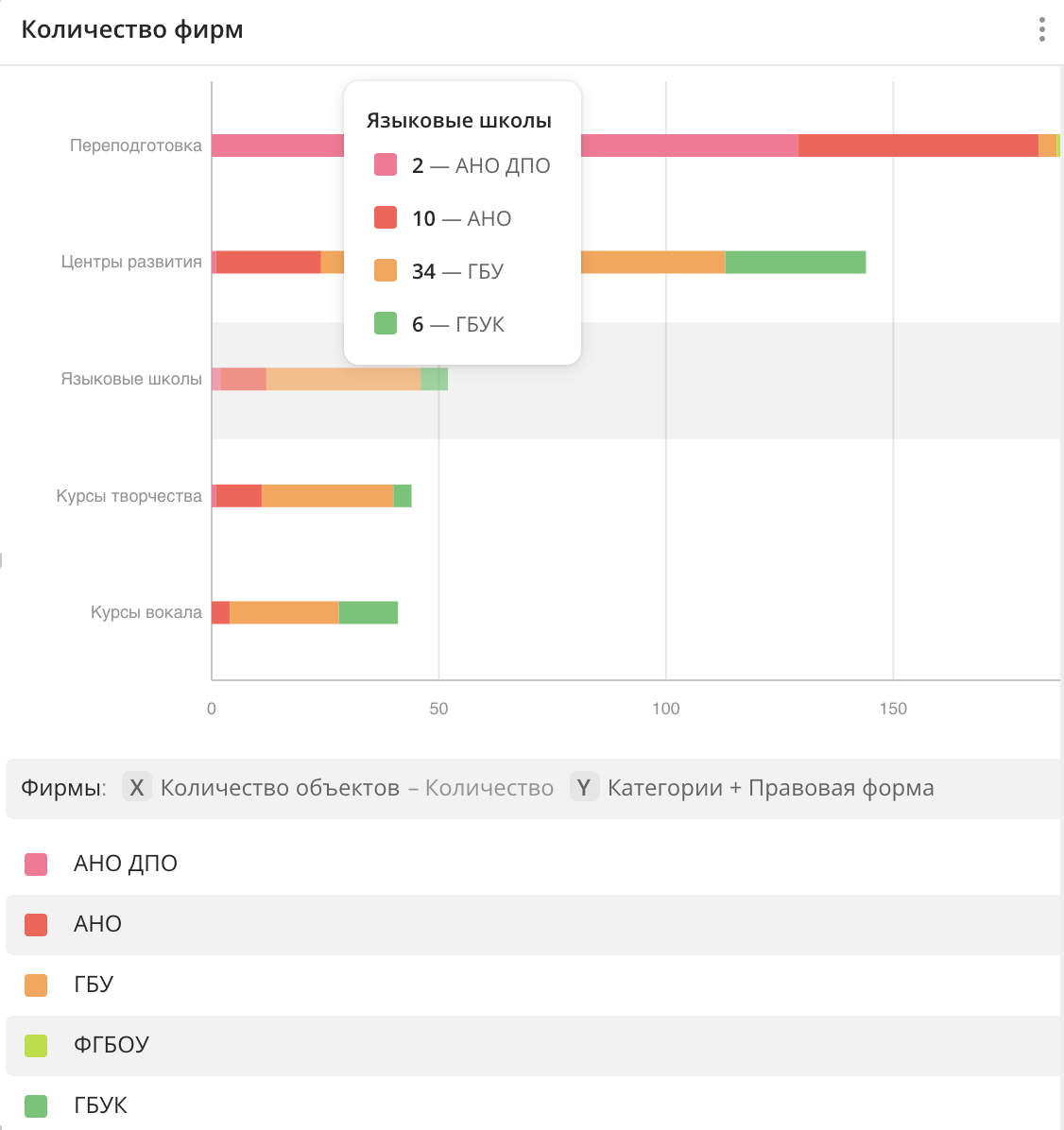

  • Чтобы посмотреть итоговый результат по всем значениям в группе, вы можете использовать диаграмму с накоплением и объединить столбцы в один столбец, состоящий из сегментов (параметр Накопление):



• На оси X для каждой группы отображаются агрегированные значения. От значения зависит длина столбца. Агрегация выполняется в рамках одной группы или диапазона. При выборе двух атрибутов группировки значения рассчитываются для каждого столбца в группе. В качестве агрегирующего атрибута вы можете выбрать:

  • Количество объектов: для подсчёта количества значений в группе или диапазоне.
  • Числовой атрибут: для подсчёта значения этого атрибута в рамках каждой группы с помощью функций агрегации: суммарного, среднего, минимального, максимального значения, а также медианы и процентилей.

• Вместо линейчатой диаграммы вы можете использовать столбчатую диаграмму: они отличаются только ориентацией осей.

• Вы можете нажимать на столбцы диаграммы, чтобы фильтровать данные по выбранному атрибуту, не изменяя при этом выборку данных. Подробнее см. в разделе Фильтрация через виджеты.

• Если на сцене дашборда применена фильтрация по территориям или атрибутам данных, в виджете отобразятся только значения, соответствующие фильтрам. Подробнее см. в инструкции Фильтрация данных на дашборде.

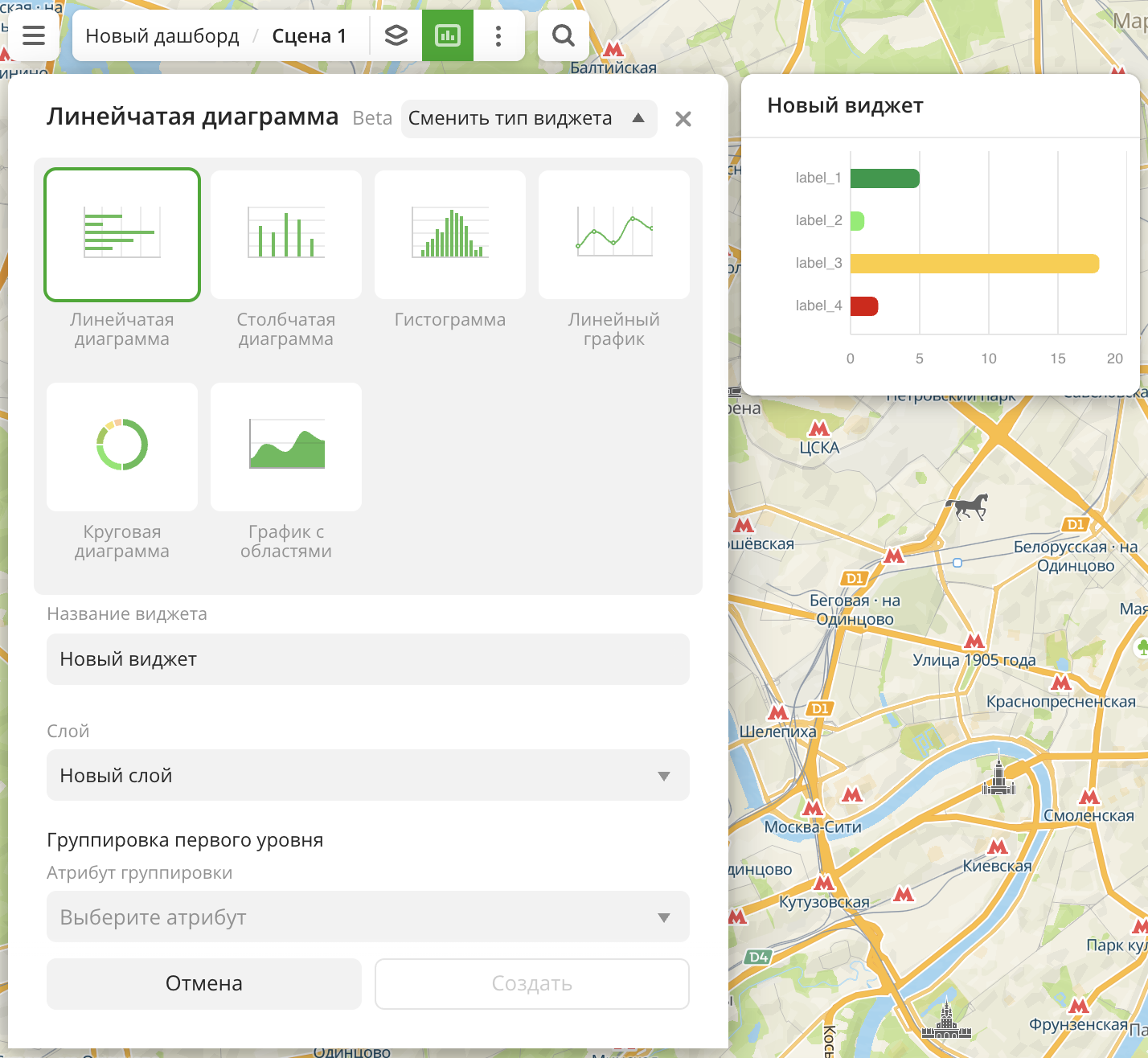

Создание виджета

1. Перейдите на вкладку Дашборды.

2. Откройте нужный дашборд.

3. Откройте сцену с помощью стрелок и . Если в дашборде только одна сцена, она откроется автоматически при открытии дашборда.

4. В верхнем меню дашборда нажмите значок .

5. Выберите тип виджета Линейчатая диаграмма.

6. Укажите обязательные параметры:

   • Слой: слой с данными, на основе которых строится диаграмма в виджете.

   • Атрибут группировки первого уровня: атрибут, на основе которого группируются данные.

   • Значение атрибута группировки первого уровня:

     • Если вы выбрали текстовый атрибут группировки, укажите его значения. Вы можете выбрать конкретные значения из выборки данных в выпадающем списке или сформировать топ-5 или топ-10 значений из выборки (топ значений автоматически рассчитывается на основе агрегирующего атрибута).
     • Если вы выбрали числовой атрибут группировки, укажите количество диапазонов и их границы.

   • Агрегирующий атрибут: атрибут, на основе которого агрегируются данные и рассчитываются значения. Если вы хотите отобразить только количество значений, выберите Количество объектов.

   • Тип агрегации: функция, на основе которой рассчитываются значения агрегирующего атрибута. Агрегация выполняется в рамках каждой группы или диапазона данных.

7. Настройте остальные параметры виджета при необходимости.

8. Нажмите Создать.

Новый виджет автоматически добавится в выбранную сцену дашборда.

Примечание

При работе с загруженными данными убедитесь, что они содержат хотя бы один атрибут, чтобы диаграмма построилась.

Параметры

Общие настройки виджета

Параметр	Описание
Название виджета	Имя виджета.
Слой	Слой с данными, на основе которых строится диаграмма в виджете.
Сменить тип виджета	Нажмите, чтобы выбрать другой тип виджета из списка. Настроенные параметры виджета сохранятся.

Ось Y

Параметр	Описание
Атрибут группировки (первый уровень)	Атрибут, на основе которого группируются данные в диаграмме. Значения атрибута отображаются на оси Y.
Значение атрибута группировки (первый уровень)	При выборе только одного уровня группировки: горизонтальные столбцы, которые отображаются на диаграмме. При выборе второго уровня группировки: атрибут, на основе которого формируются группы столбцов на диаграмме. В качестве значения вы можете выбрать: Любые значения атрибута из выборки данных. При изменении выборки будут меняться и доступные значения атрибута. При необходимости вы можете изменить порядок столбцов на диаграмме. Топ-5 или топ-10 значений из выборки данных, которые автоматически рассчитываются на основе агрегирующего атрибута. Чтобы в последнем столбце на диаграмме отображалась сумма последнего значения в топе и остальных значений в выборке ниже этой позиции, отметьте чекбокс Показывать прочее (можно использовать только при выборе одного уровня группировки). Только для текстовых атрибутов группировки.
Количество диапазонов (первый уровень)	При выборе только одного уровня группировки: количество диапазонов (горизонтальных столбцов), которые отображаются на диаграмме. При выборе второго уровня группировки: диапазоны, на основе которых формируются группы столбцов на диаграмме. Доступное количество диапазонов зависит от данных, максимальное количество — 10. Диапазоны рассчитываются автоматически, но вы можете настроить их вручную, введя нужные значения границ. В том числе, вы можете настроить диапазоны разных размеров. Указанная верхняя (правая) граница не включается в диапазон. Чтобы добавить диапазон, нажмите значок . Чтобы удалить диапазон, нажмите значок . Чтобы пересчитать диапазоны после настройки, нажмите . Только для числовых атрибутов группировки.
Атрибут группировки (второй уровень)	Атрибут, на основе которого строятся горизонтальные столбцы в рамках каждой группы на диаграмме. Чтобы добавить второй атрибут группировки, нажмите Добавить второй уровень группировки.
Значение атрибута группировки (второй уровень)	Горизонтальные столбцы, которые отображаются в рамках каждой группы на диаграмме. В качестве значения вы можете выбрать: Любые значения атрибута из выборки данных. При изменении выборки будут меняться и доступные значения атрибута. При необходимости вы можете изменить порядок столбцов в группе. Топ-5 или топ-10 значений из выборки данных, которые автоматически рассчитываются на основе агрегирующего атрибута. Чтобы в последнем столбце в каждой группе отображалась сумма последнего значения в топе и остальных значений в выборке ниже этой позиции, отметьте чекбокс Показывать прочее. Только для текстовых атрибутов группировки.
Количество диапазонов (второй уровень)	Количество диапазонов (горизонтальных столбцов), которые отображаются в рамках каждой группы на диаграмме. Доступное количество диапазонов зависит от данных, максимальное количество — 10. Диапазоны рассчитываются автоматически, но вы можете настроить их вручную, введя нужные значения границ. В том числе, вы можете настроить диапазоны разных размеров. Указанная верхняя (правая) граница не включается в диапазон. Чтобы добавить диапазон, нажмите значок . Чтобы удалить диапазон, нажмите значок . Чтобы пересчитать диапазоны после настройки, нажмите . Только для числовых атрибутов группировки.

Ось X

Параметр	Описание
Агрегирующий атрибут	Количество объектов или числовой атрибут, на основе которого агрегируются данные на диаграмме. Агрегация выполняется в рамках каждой группы или диапазона данных. Значения атрибута отображаются на оси X.
Тип агрегации	Функция, на основе которой рассчитываются значения агрегирующего атрибута в каждой группе или диапазоне данных: Сумма: сумма значений. Среднее: среднее значение. Мин.: минимальное значение. Макс.: максимальное значение. Медиана: медианное значение, которое равно или больше, чем 50% значений в группе. 80-ый процентиль: значение, которое равно или больше, чем 80% значений в группе. 95-ый процентиль: значение, которое равно или больше, чем 95% значений в группе. 99-ый процентиль: значение, которое равно или больше, чем 99% значений в группе.

Цвет

Параметр

Описание

Цвет

Цвет, в соответствии с которым раскрашиваются столбцы на диаграмме. При выборе двух уровней группировки вы можете выбрать только цветовую шкалу. Столбцы раскрашиваются на основе второго атрибута группировки. При выборе только одного уровня группировки доступны разные настройки цвета в зависимости от типа атрибута группировки (текстовый или числовой): Для текстовых атрибутов группировки: выбор цветовой шкалы (набора заготовленных цветовых образцов). Для числовых атрибутов группировки: вы можете выбрать единый цвет для всех столбцов из палитры или указать его в формате HEX.

Описание

Параметр	Описание
Текст	Текст, который отобразится в виджете над диаграммой. Максимальное количество символов — 5000.
H1	Основной заголовок (первого уровня).
H2	Подзаголовок второго уровня.
H3	Подзаголовок третьего уровня.
B	Полужирный шрифт.
I	Курсив.
U	Подчёркнутый текст.
	Вставка ссылки.
Цвет	Цвет текста. Вы можете выбрать цвет из палитры или указать его в формате HEX.

Внешний вид графика

Параметр	Описание
Показывать названия осей	Показывает названия осей X и Y на диаграмме. По умолчанию отображаются названия значений выбранных атрибутов. Чтобы изменить названия осей, введите новые значения в полях Ось X и Ось Y. Максимальное количество символов — 50.
Подписи	Показывает на осях X и Y значения атрибутов.
Оси	Показывает оси на диаграмме.
Сетка	Показывает сетку на диаграмме.
Накопление	Объединяет столбцы из одной группы в один столбец, состоящий из нескольких сегментов. Доступно только при использовании двух уровней группировки.

Дополнительные настройки

Параметр	Описание
Тип шкалы	Тип распределения, на основе которого рассчитываются диапазоны с данными на диаграмме: Логарифмическая — логарифмическое распределение. Подходит для отображения значений, которые изменяются в широком диапазоне или отличаются на несколько порядков. Линейная — равномерное распределение. Подходит для отображения значений одного порядка. Экспоненциальная — экспоненциальное распределение. Подходит, если необходимо выделить малые значения, а большими можно пренебречь, а также для отображения данных, которые быстро меняются. Квадратичная — квадратичное распределение. Подходит, если необходимо показать различия между малыми значениями.
Показывать легенду	При выборе одного атрибута группировки: показывает значения атрибута группировки и соответствующие им значения агрегирующего атрибута. При выборе двух атрибутов группировки: показывает значения второго атрибута группировки и соответствующие им значения агрегирующего атрибута. Только для текстовых атрибутов группировки.
Значения в процентах	Показывает значения агрегирующего атрибута в процентах. Только для текстовых атрибутов группировки.
Показывать источник	Показывает название слоя с данными, атрибутов группировки и агрегирующего атрибута с соответствующими осями, а также тип агрегации.
Показывать пустые диапазоны	Показывает на диаграмме диапазоны значений, в которые не попали данные. Только для числовых атрибутов группировки.
Суммарное значение	Показывает сумму значений агрегирующего атрибута в выборке.
Среднее значение	Показывает среднее значение агрегирующего атрибута в выборке.
Минимальное значение	Показывает минимальное значение агрегирующего атрибута в выборке.
Максимальное значение	Показывает максимальное значение агрегирующего атрибута в выборке.
Медианное значение	Показывает медианное значение агрегирующего атрибута в выборке.
80-ый процентиль	Показывает значение 80-ого процентиля агрегирующего атрибута в выборке.
95-ый процентиль	Показывает значение 95-ого процентиля агрегирующего атрибута в выборке.
99-ый процентиль	Показывает значение 99-ого процентиля агрегирующего атрибута в выборке.
Всего объектов в ассете	Показывает количество объектов в выборке, на основе которых рассчитываются значения.
