Модель архитектуры С4

Модель С4 используется для графического изображения архитектуры системы и объяснения декомпозиции системы на элементы. Диаграммы в этой модели организуются по принципу увеличения масштаба и детализации элементов:

1. Уровень 1: диаграмма контекста (C1: system context diagram)

   Отражает положение системы во внешнем контексте: возможные пользовательские роли и другие системы, непосредственно участвующие в работе.

2. Уровень 2: диаграмма контейнеров (C2: container diagram)

   Разбивает систему на контейнеры (основные подсистемы) и отражает основные пути взаимодействия между ними.

3. Уровень 3: диаграмма компонентов (C3: component diagram)

   Разбивает каждый контейнер на компоненты и отражает взаимодействие компонентов между собой (внутри одного контейнера) и с другими контейнерами.

4. Уровень 4: диаграмма кода (C4: code diagram)

   Описывает элементы кода, с помощью которых реализуются компоненты. Этот уровень не будет описан в документации On-Premise.

Чтобы получить общее представление об устройстве комплекса On-Premise, вам будет достаточно изучить диаграммы уровней С1 и С2. Если же вам интересно устройство каждого сервиса, изучите диаграммы уровней С2 (с фокусом на отдельных сервисах) и С3.

Рекомендация

Чтобы расссмотреть диаграммы в увеличенном масштабе, кликните по нужному изображению правой кнопкой мыши и выберите Открыть картинку в новой вкладке или Сохранить картинку как.

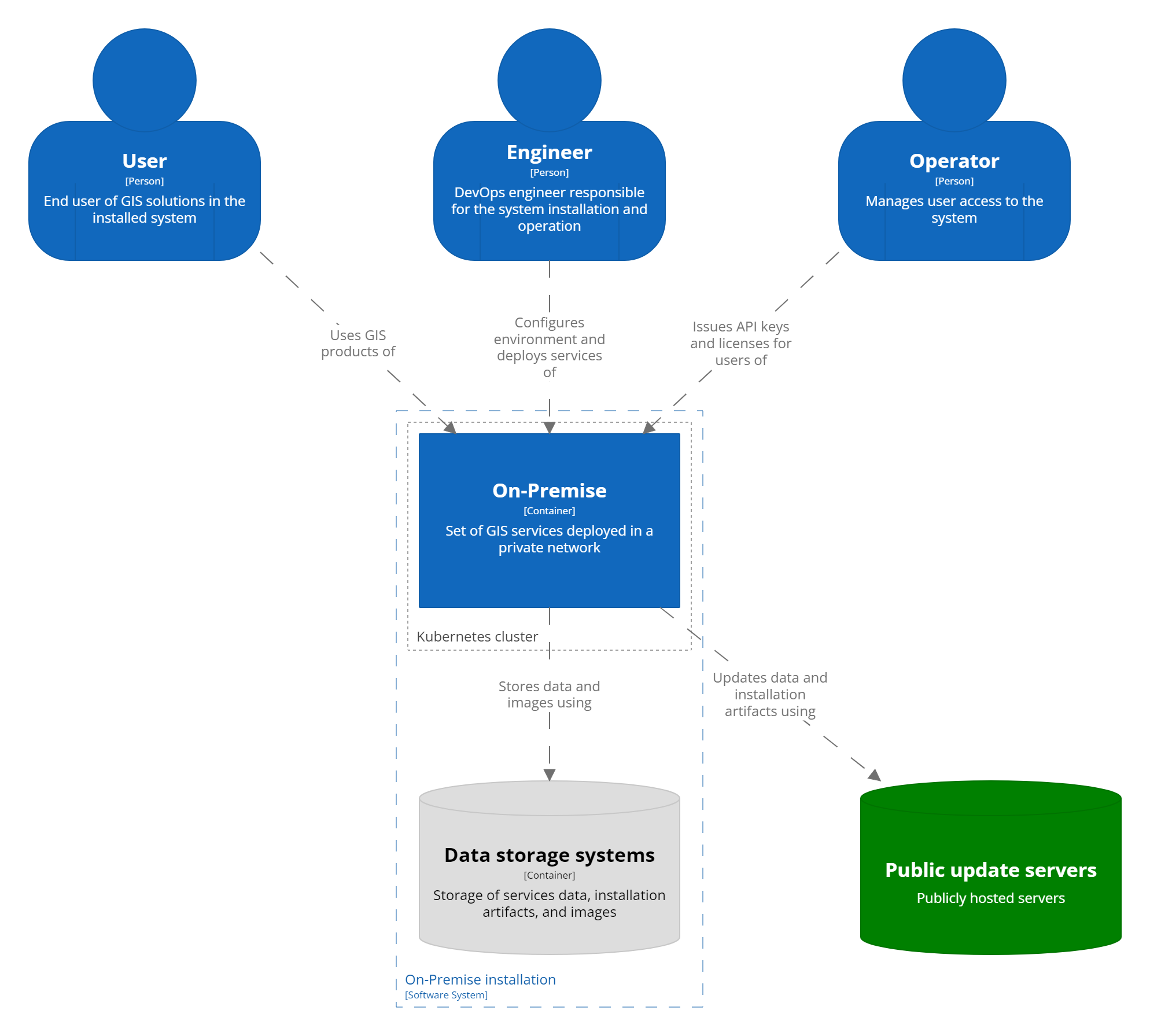

C1: диаграмма системного контекста

В программном комплексе On-Premise предполагаются следующие роли:

• Пользователь: использует установленные продукты комплекса для решения задач.
• Инженер (DevOps): устанавливает и обслуживает систему.
• Оператор: контролирует доступ пользователей к системе.

Взаимодействие с хранилищами данных и публичными серверами обновлений описано в диаграммах следующих уровней.

C2: диаграмма контейнеров

Внутри комплекса On-Premise контейнер - это продукт 2ГИС, который реализует уникальную функцию (например, построение маршрутов), устанавливается отдельно и имеет свой ряд зависимостей. Каждая инсталляция On-Premise может иметь разный набор контейнеров в зависимости от того, какие задачи должен решать установленный комплекс.

Утилита 2GIS CLI является инструментом установки: она позволяет загружать с публичных серверов 2ГИС новые (и обновлять существующие) артефакты установки, с помощью которых разворачиваются все сервисы.

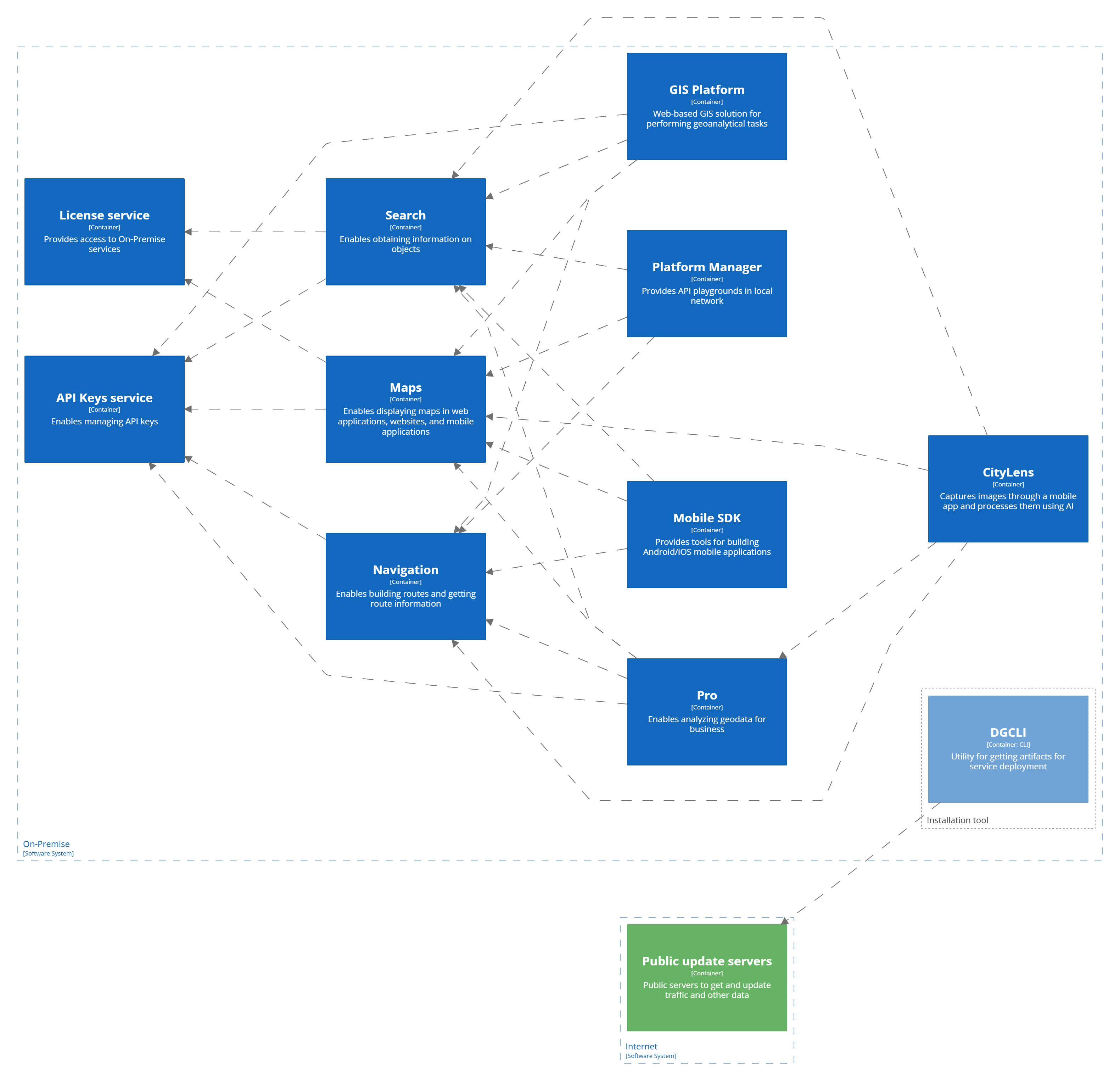

На диаграмме выше представлены все контейнеры, доступные для установки, а также все возможные связи между ними без детализации. Диаграммы ниже "увеличивают масштаб" этого представления и позволяют увидеть, с какими контейнерами взаимодействует каждый сервис в деталях.

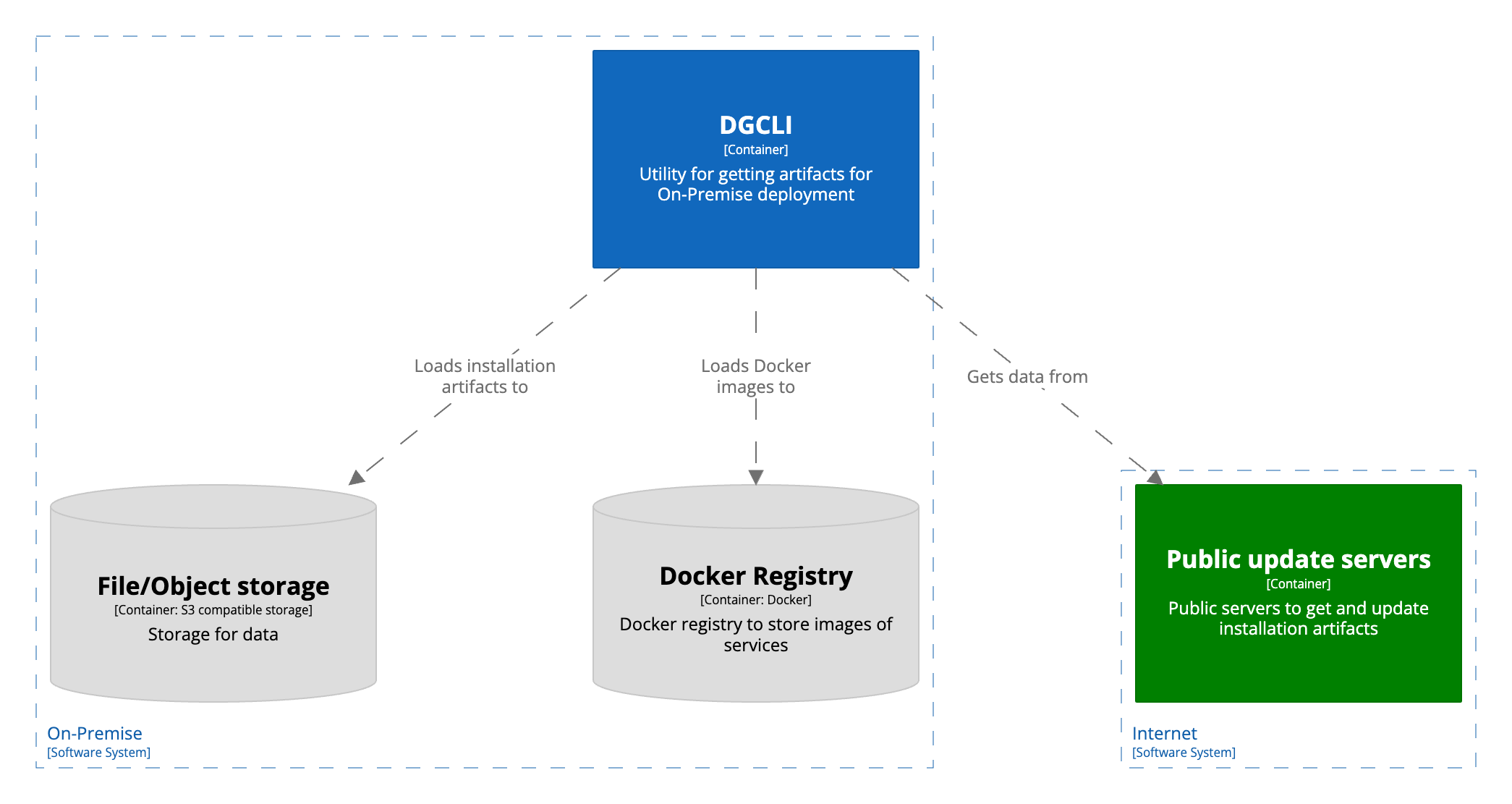

C2: Утилита 2GIS CLI

Подробнее о структуре утилиты 2GIS CLI см. в документе Архитектура утилиты 2GIS CLI.

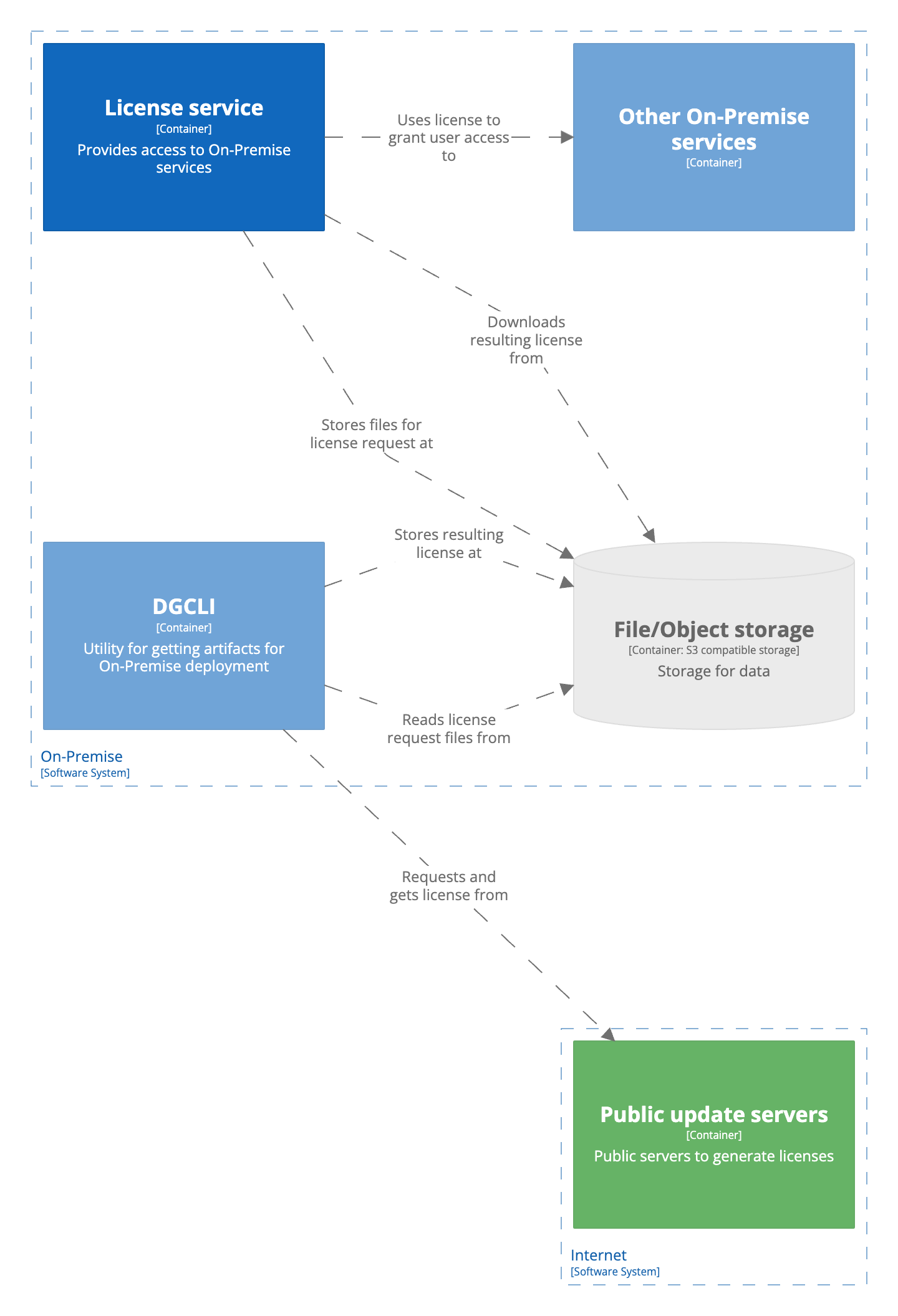

C2: Сервис лицензий

Подробнее о структуре сервиса лицензий:

• Архитектура сервиса
• Установка сервиса

C2: API карт

Подробнее о структуре API карт:

• Диаграмма С3 (уровень компонентов)
• Архитектура сервисов карт
• Установка сервисов карт

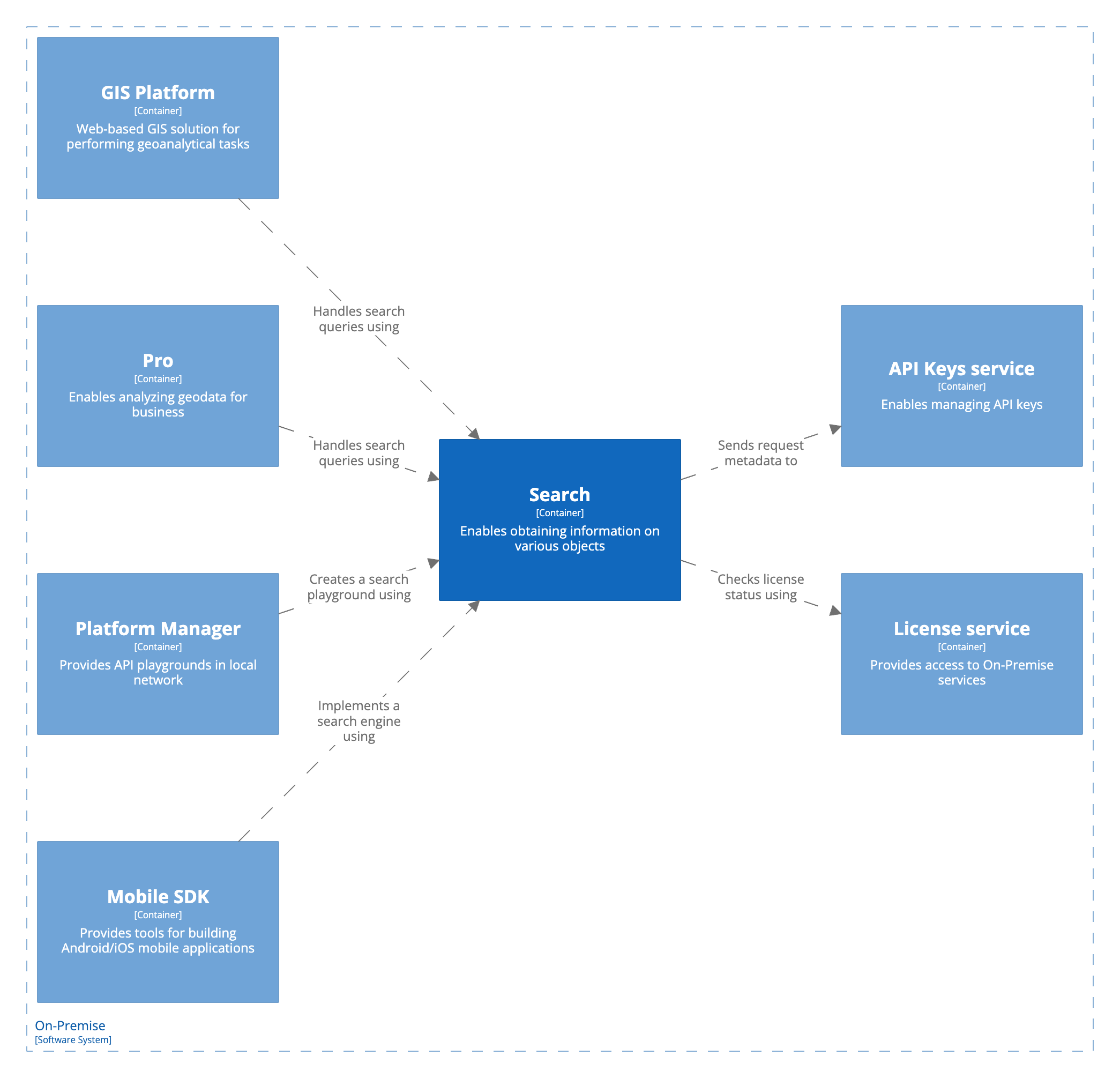

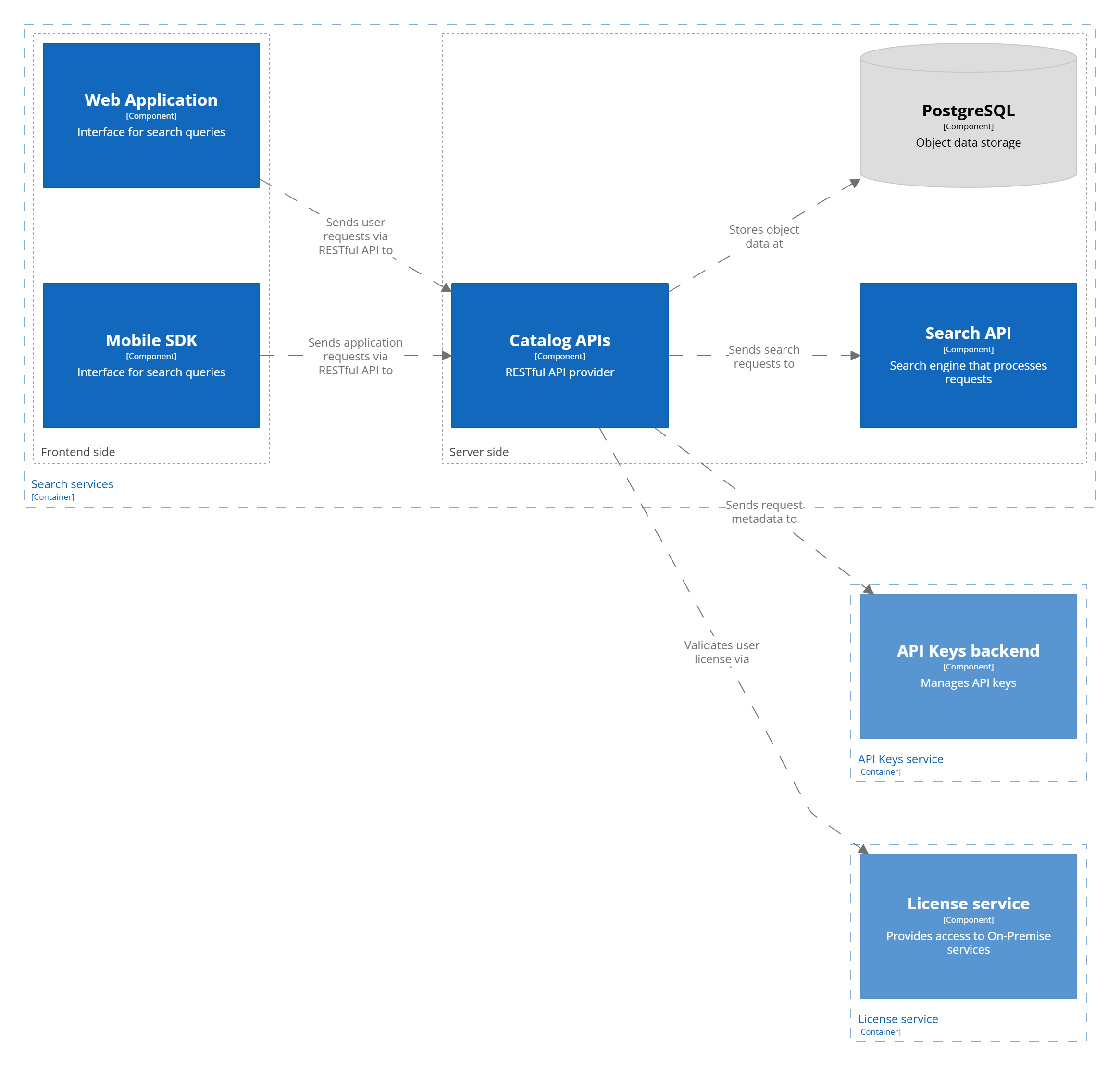

C2: API поиска

Подробнее о структуре API поиска:

• Диаграмма С3 (уровень компонентов)
• Архитектура сервисов поиска
• Установка сервисов поиска

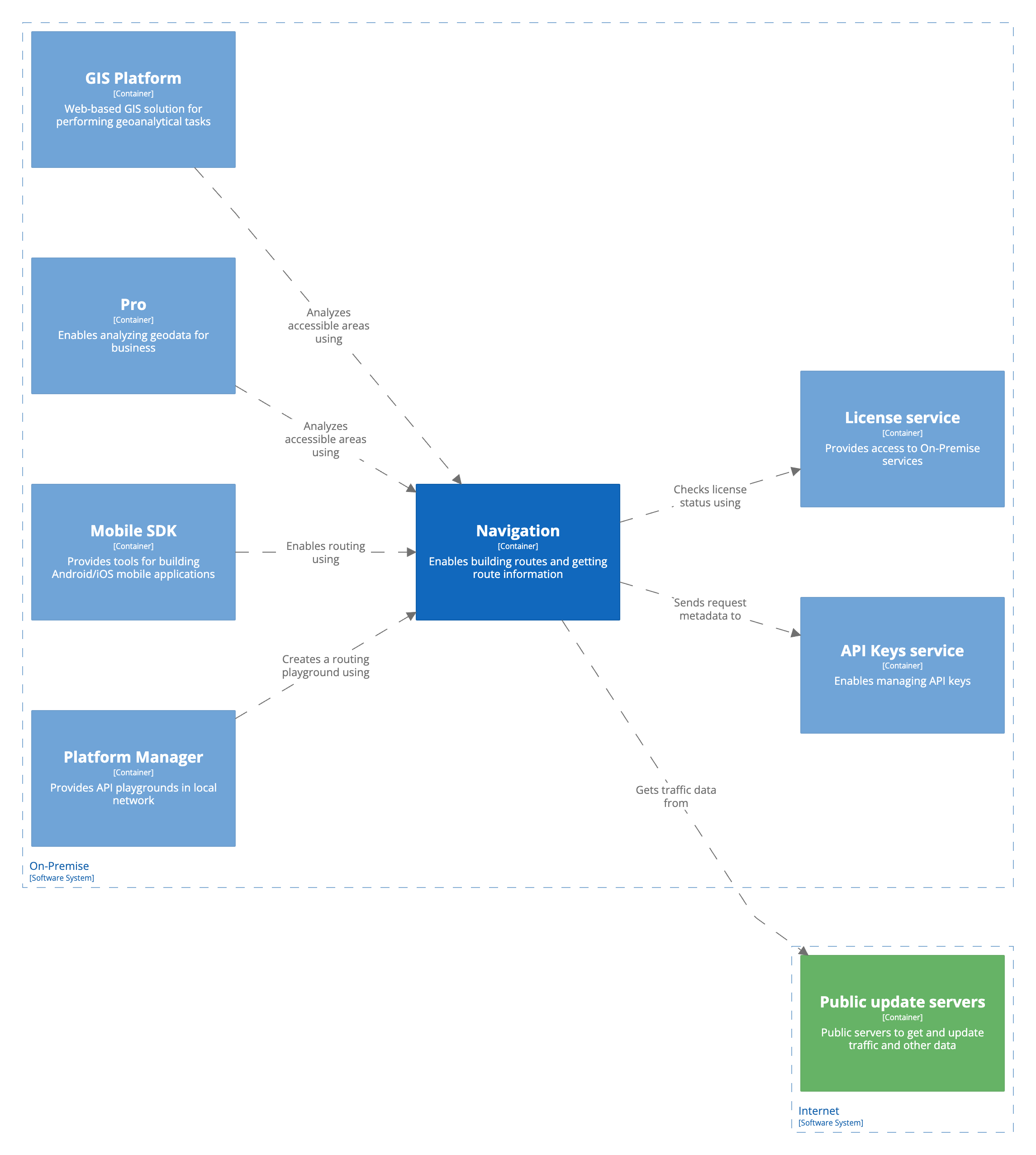

C2: API навигации

Подробнее о структуре API навигации:

• Диаграмма С3 (уровень компонентов)
• Архитектура сервисов навигации
• Установка сервисов навигации

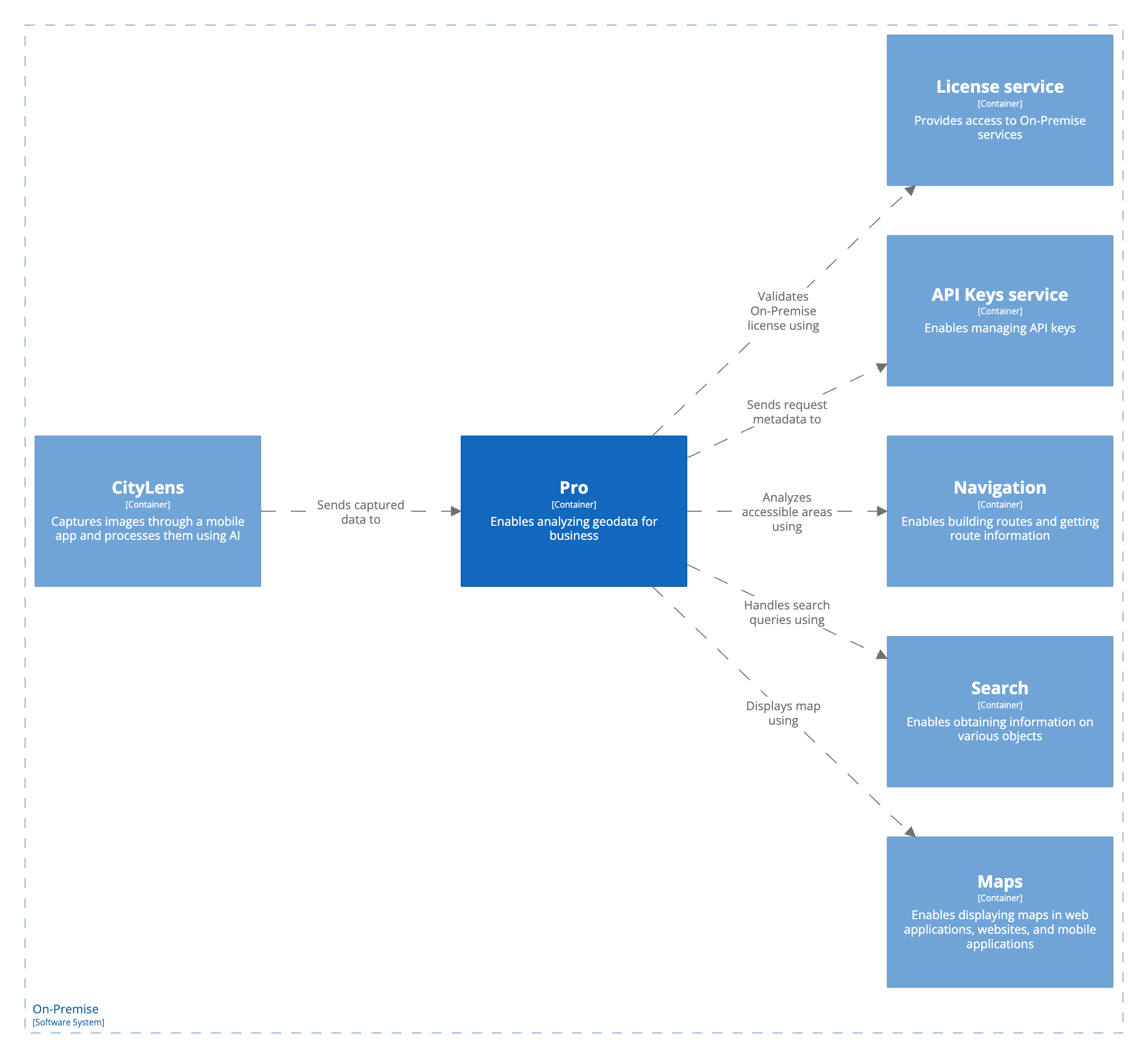

C2: 2ГИС Про

Подробнее о структуре 2ГИС Про:

• Диаграмма С3 (уровень компонентов)
• Архитектура 2ГИС Про
• Установка 2ГИС Про

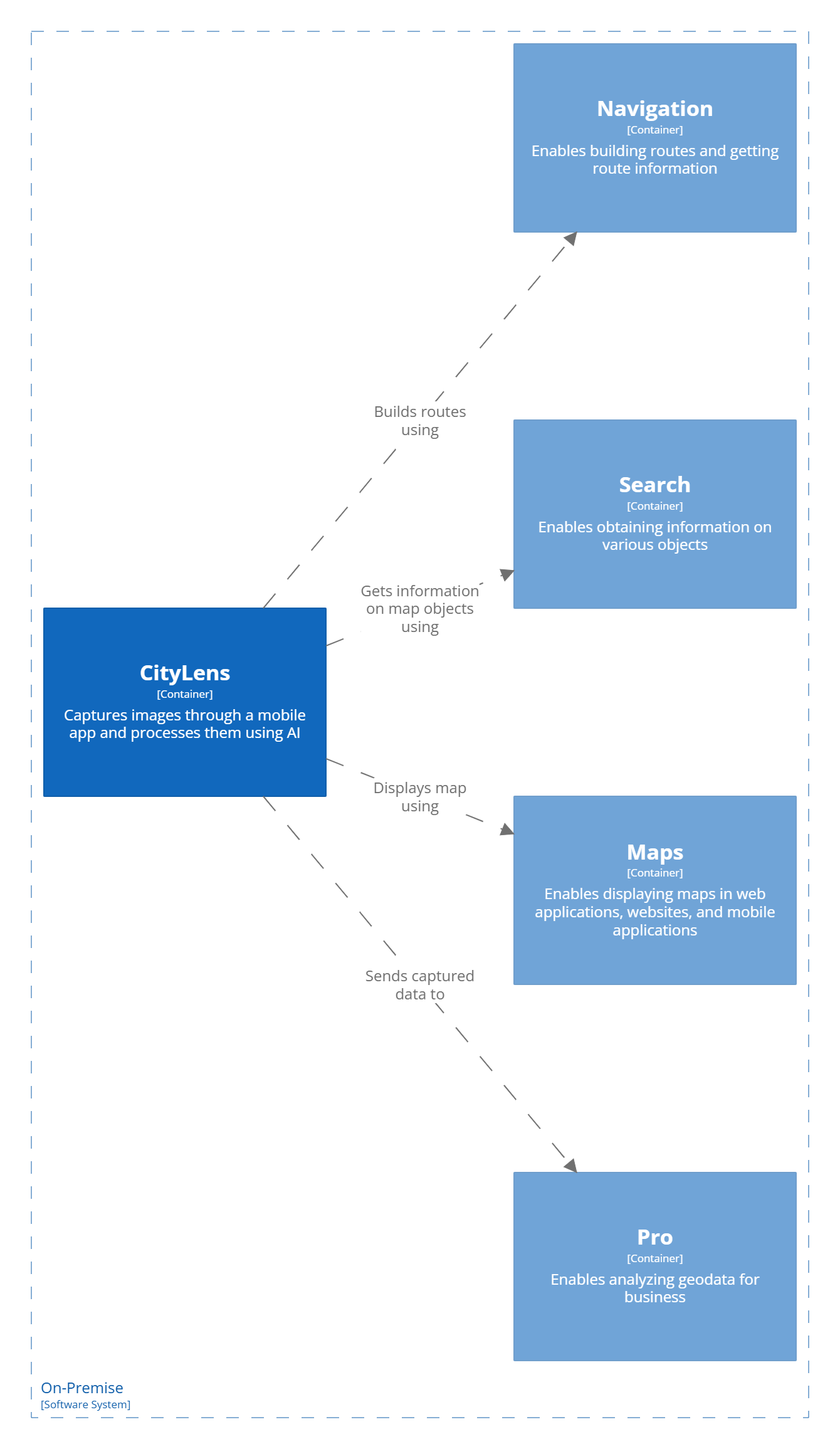

C2: 2ГИС Ситискан

Подробнее о структуре 2ГИС Ситискан:

• Диаграмма С3 (уровень компонентов)
• Архитектура 2ГИС Ситискан
• Установка 2ГИС Ситискан

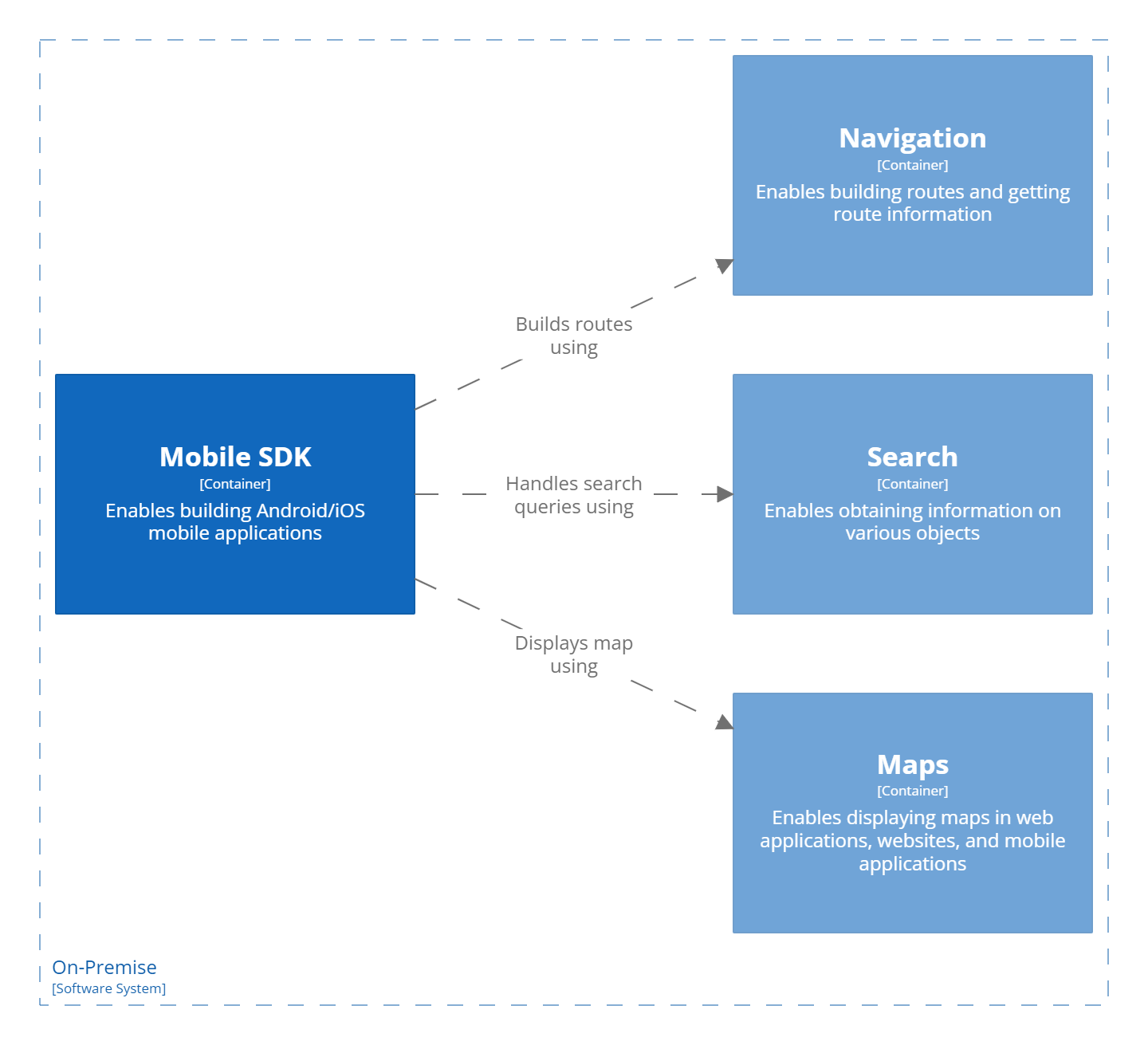

C2: Мобильный SDK

Подробнее о структуре мобильного SDK:

• Диаграмма С3 (уровень компонентов)
• Архитектура мобильного SDK
• Установка мобильного SDK

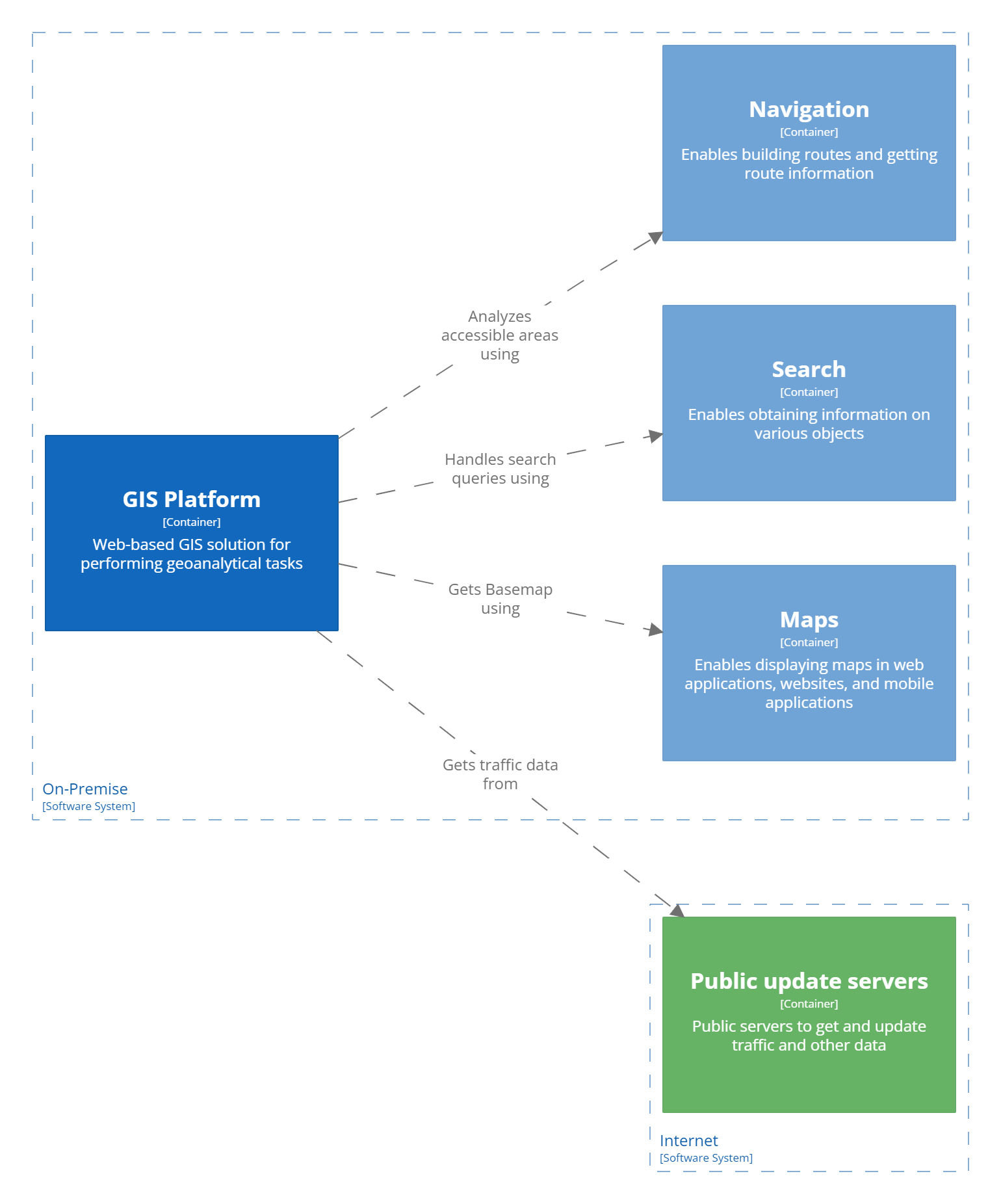

C2: GIS-платформа

Подробнее о структуре GIS-платформы:

• Диаграмма С3 (уровень компонентов)
• Архитектура GIS-платформы
• Установка GIS-платформы

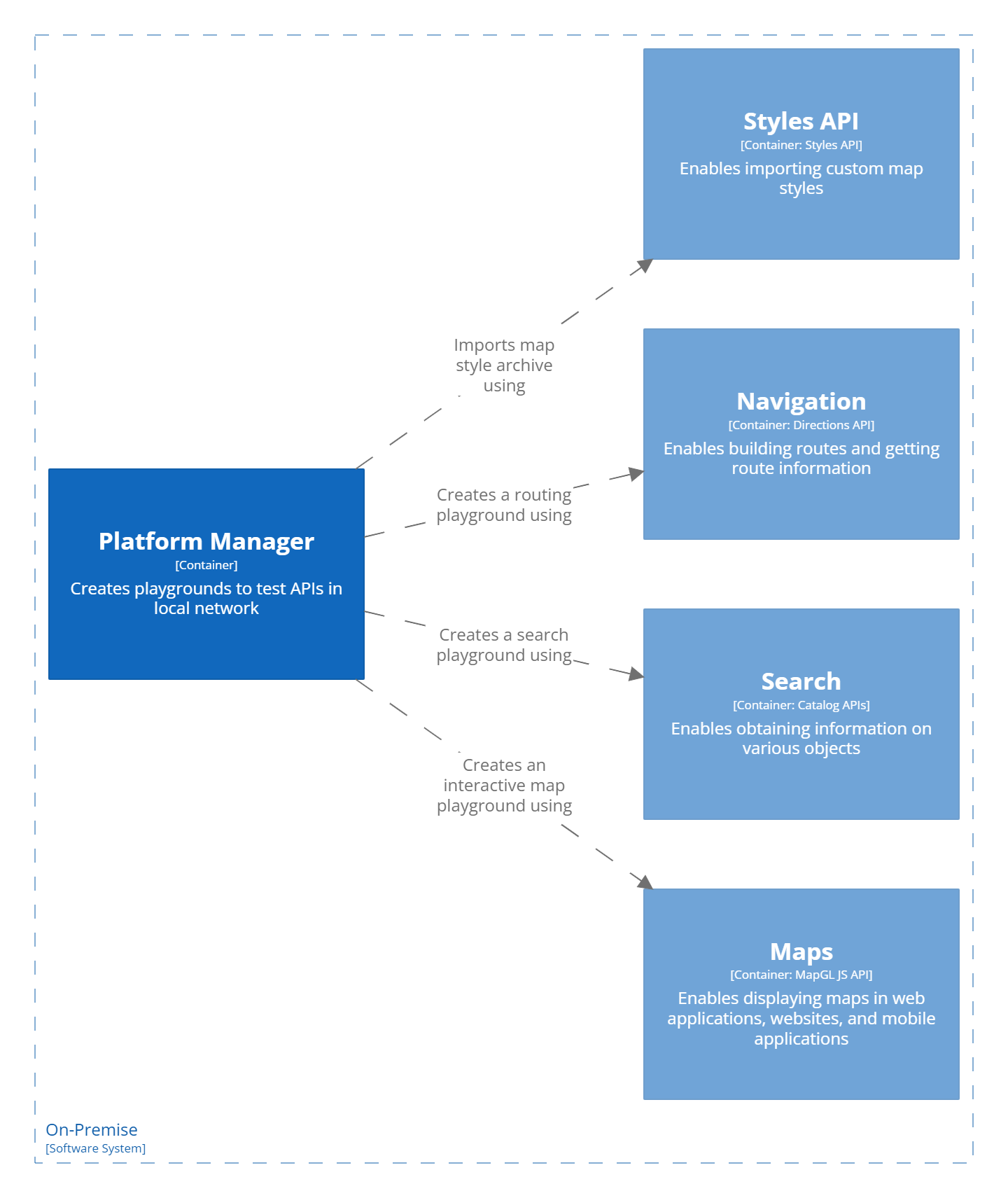

C2: Менеджер Платформы

Подробнее о структуре Менеджера Платформы:

• Архитектура Менеджера Платформы
• Установка Менеджера Платформы

C3: диаграммы компонентов

Данный раздел иллюстрирует, из каких элементов состоит каждый контейнер (продукт или сервис).

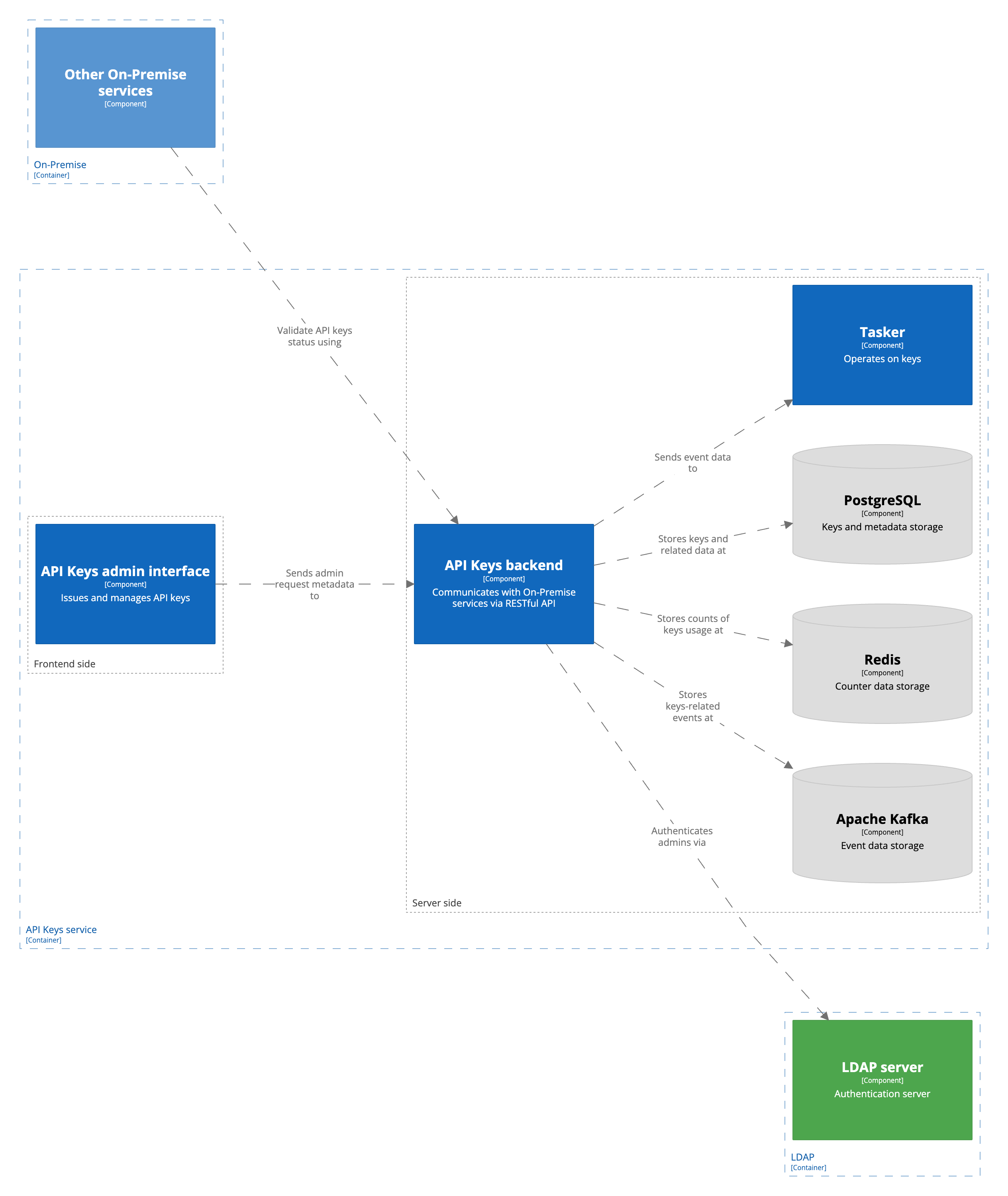

C3: Сервис API-ключей

Подробнее о том, как взаимодействуют компоненты, описано в разделе Архитектура сервиса API-ключей.

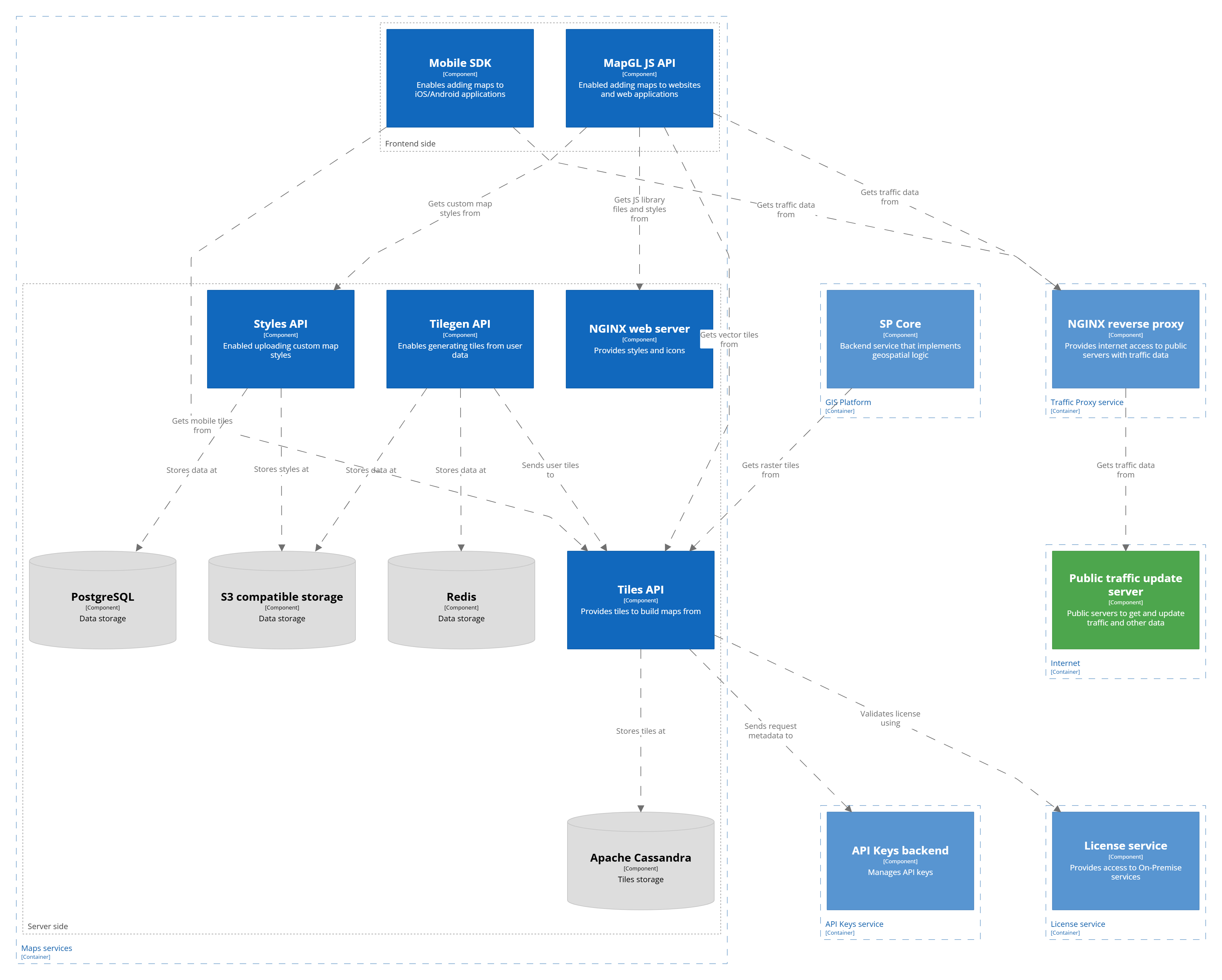

C3: API карт

Подробнее о том, как взаимодействуют компоненты, описано в разделе Архитектура API карт.

C3: API поиска

Подробнее о том, как взаимодействуют компоненты, описано в разделе Архитектура API поиска.

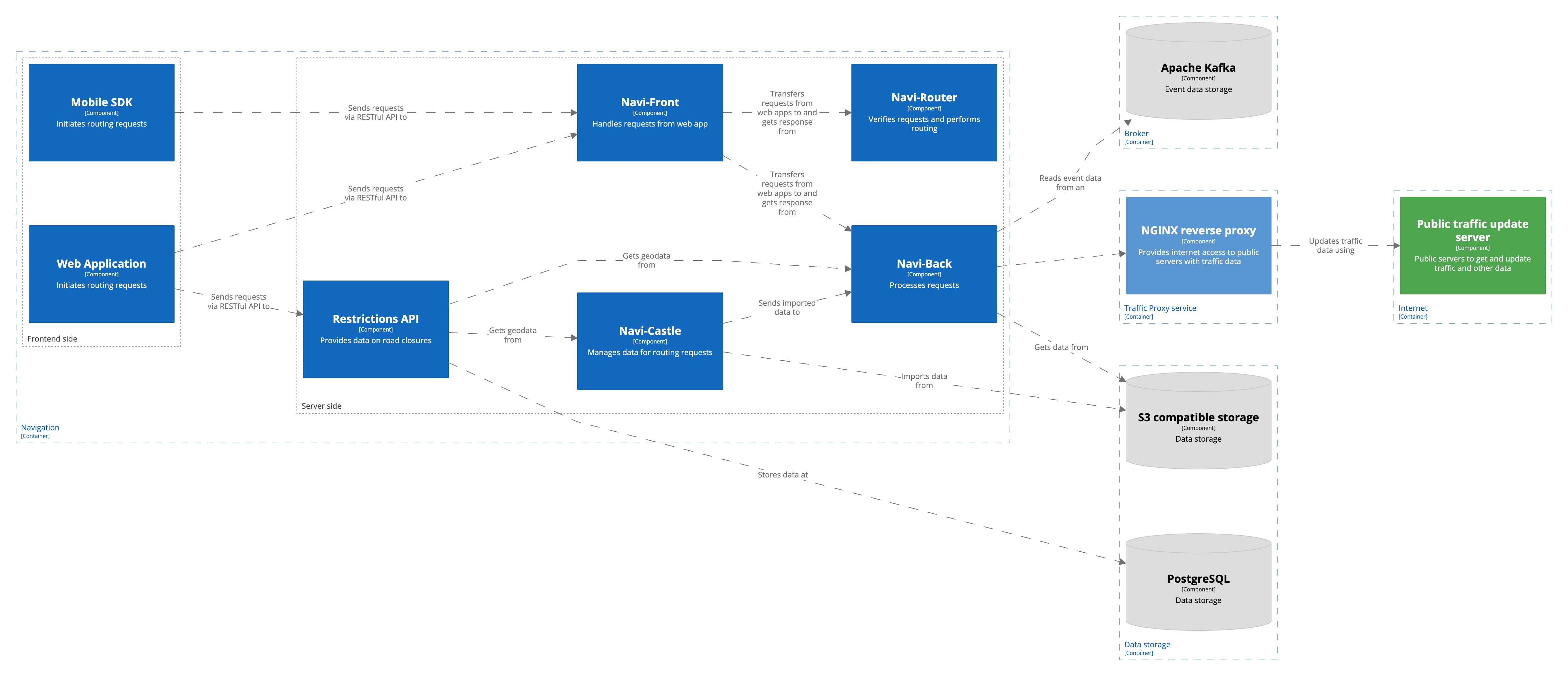

C3: API навигации

Сервис навигации работает в 2 основных режимах: стандартный сценарий навигации и обработка асинхронных запросов.

Стандартный сценарий

API навигации обрабатывает запросы на построение маршрутов, содержащих не более 25 начальных и 25 конечных точек. При расчете маршрута может также учитываться информация о пробках и перекрытиях дорог в реальном времени.

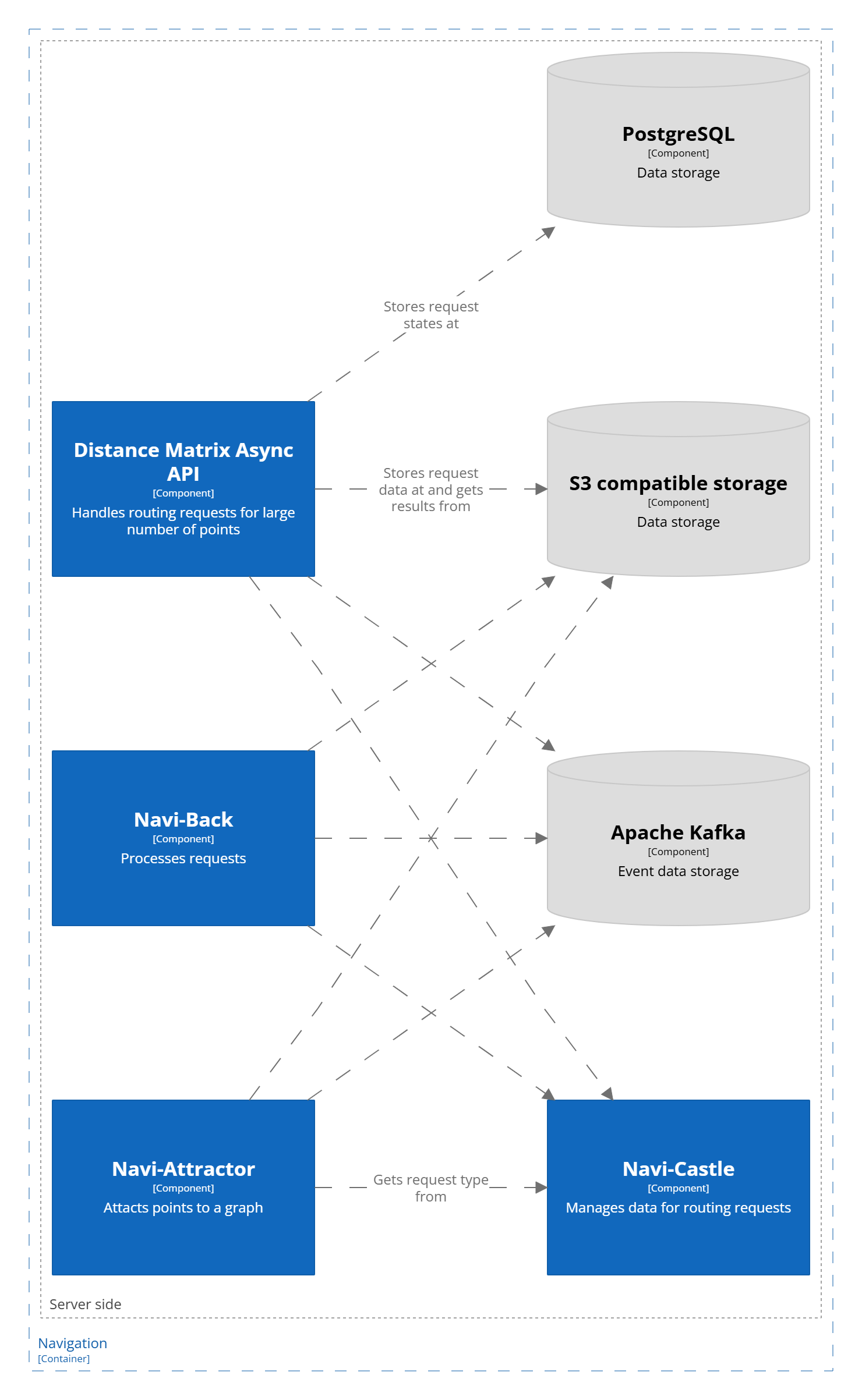

Обработка асинхронных запросов

Если необходимый маршрут содержит большое количество точек, для расчета следует использовать Distance Matrix Async API.

Подробнее о том, как взаимодействуют компоненты в обоих сценариях, описано в разделе Архитектура API навигации.

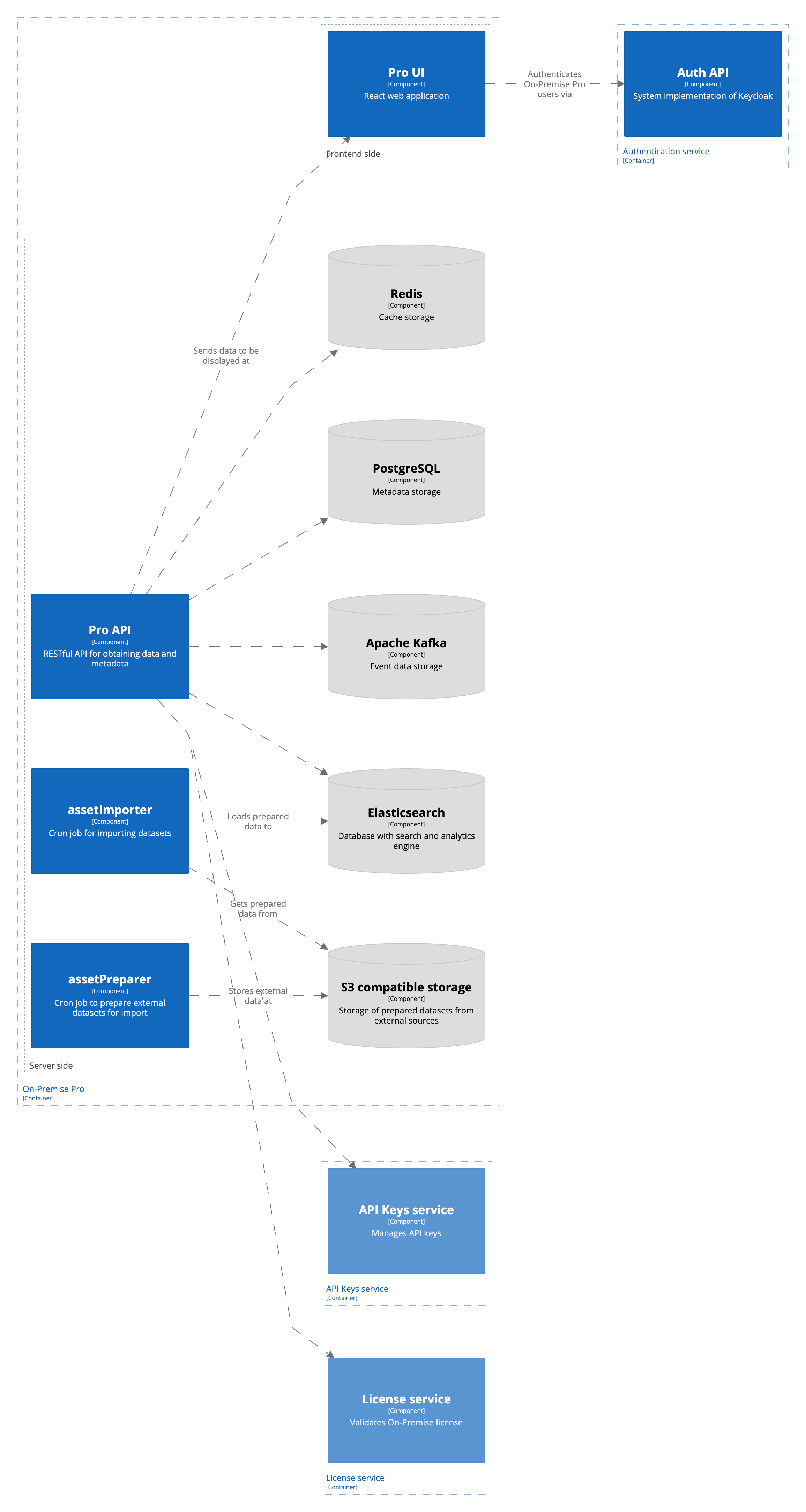

C3: 2ГИС Про

Подробнее о том, как взаимодействуют компоненты, описано в разделе Архитектура 2ГИС Про.

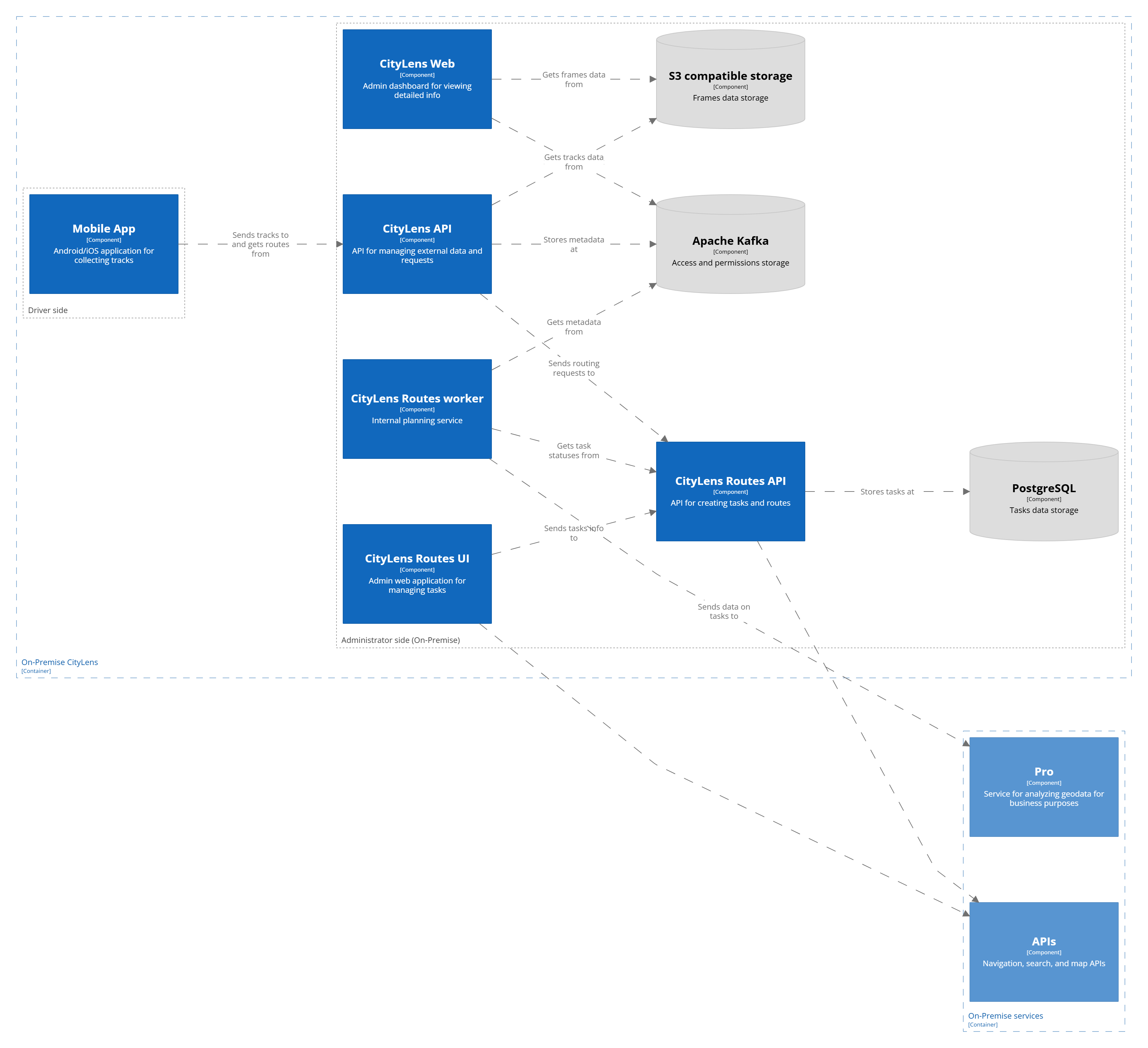

C3: 2ГИС Ситискан

Подробнее о том, как взаимодействуют компоненты, описано в разделе Архитектура 2ГИС Ситискан.

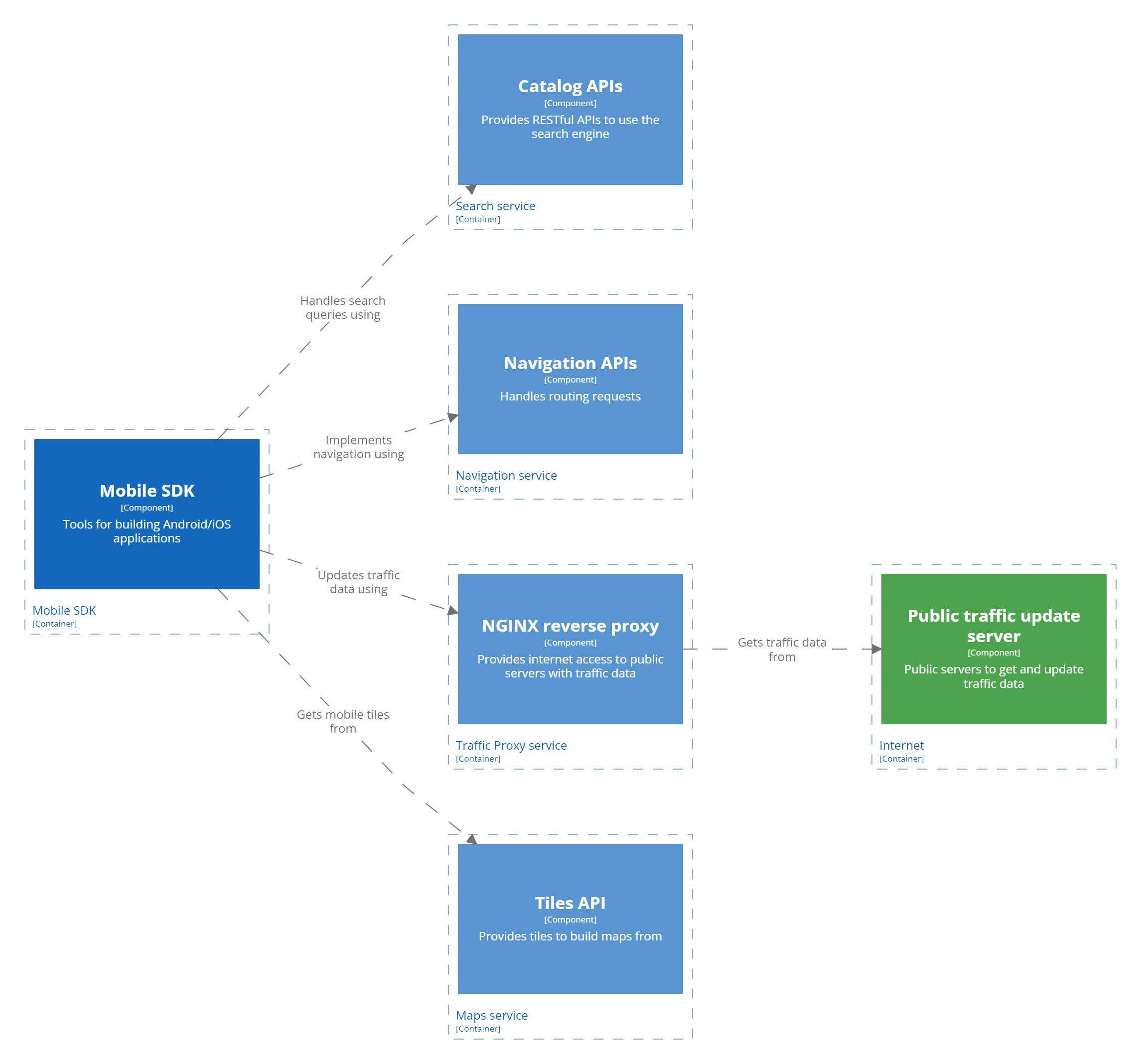

C3: Мобильный SDK

Подробнее о том, как взаимодействуют компоненты, описано в разделе Архитектура мобильного SDK.

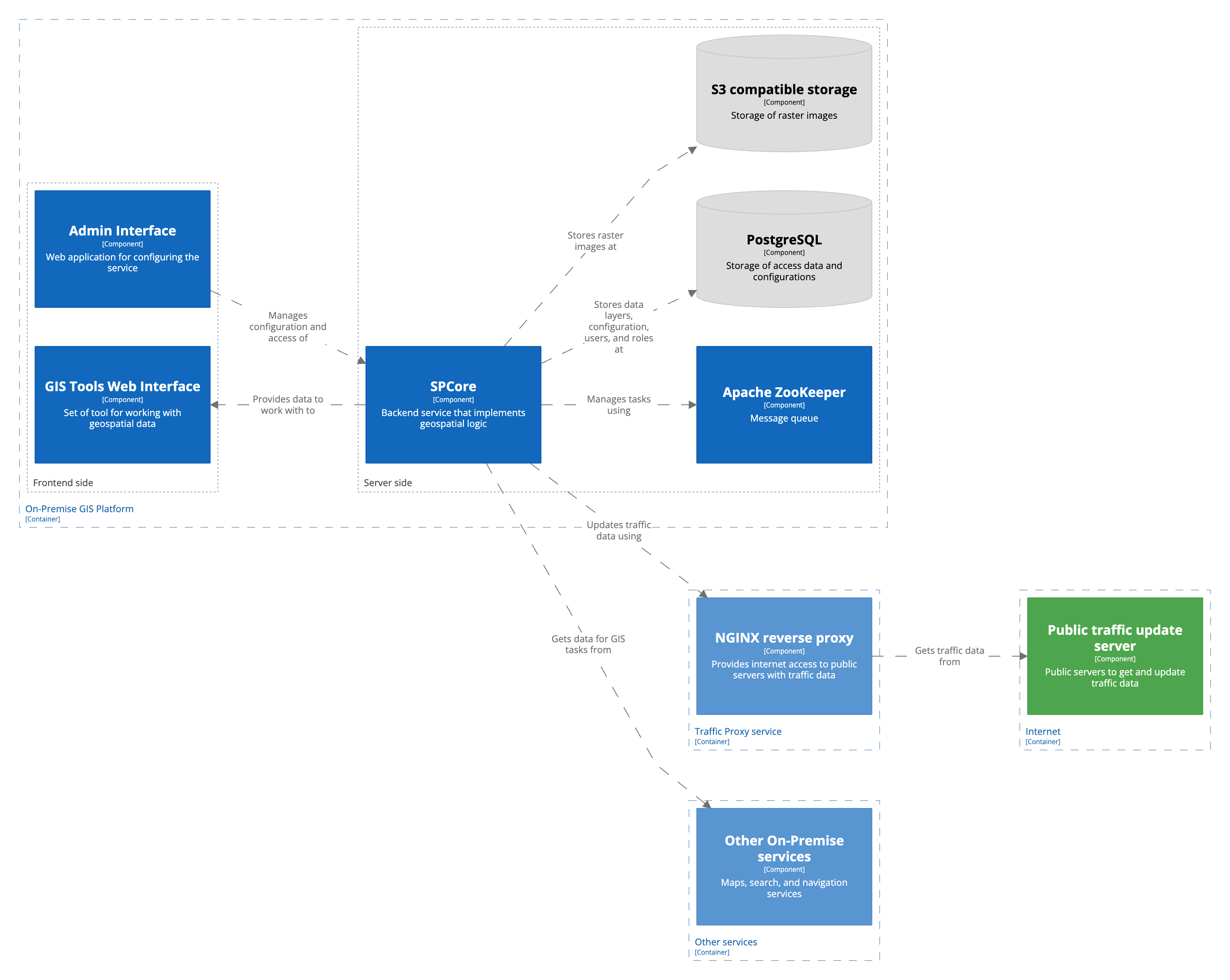

C3: GIS-платформа

Подробнее о том, как взаимодействуют компоненты, описано в разделе Архитектура GIS-платформы.
