Типы слоёв для мобильного SDK

В Редакторе стилей вы можете использовать стилевые слои с разными типами. Каждый тип слоя имеет свой набор настроек и задаёт внешний вид для выбранных групп объектов. В каждом типе доступны разные наборы данных карты, стилем которых вы можете управлять. Например, для слоя с типом Линия доступны разные классы дорог и улиц, а для слоя с типом Полигон — области, кварталы, здания и другие.

Типы слоёв отличаются в зависимости от стиля карты: для мобильного SDK (см. ниже) или MapGL JS API.

В базовом стиле для мобильного SDK есть более 200 готовых слоёв: см. список слоёв. Если вам необходимо добавить на карту объекты, аналогов которых нет в готовых слоях, вы можете создать слой с нужным типом с нуля. В остальных случаях рекомендуется настраивать существующие слои.

Для мобильного SDK доступны две группы слоёв: стандартные и динамические. Динамические слои доступны для настройки, но на карте в Редакторе стилей не отображаются.

Стандартные типы слоёв:

• Полигон
• Линия
• Полигон с высотой
• Точка
• Подпись линии
• Пунктирная линия
• Линия из стрелок
• 3D-модель
• 3D-модель здания
• Транспортная развязка
• Плоское изображение

Динамические типы слоёв:

• Градиентная линия
• Линия со смещением
• Круг в плоскости карты
• Прозрачный полигон
• Динамическая стрелка
• Выноска
• Модель с поворотом
• Растровый слой
• Динамический объект

Стандартные слои

Полигон

Как выглядит на карте: многоугольник с цветным фоном и обводкой.

Для каких данных можно использовать:

• водоёмы: реки, озёра, моря и т. д.;
• хилшейд;
• страны с границами;
• лес на мировой карте;
• кварталы;
• территории парковок;
• и другие.

Типовые настройки: цвет заливки, цвет и ширина обводки.

Пример слоя:

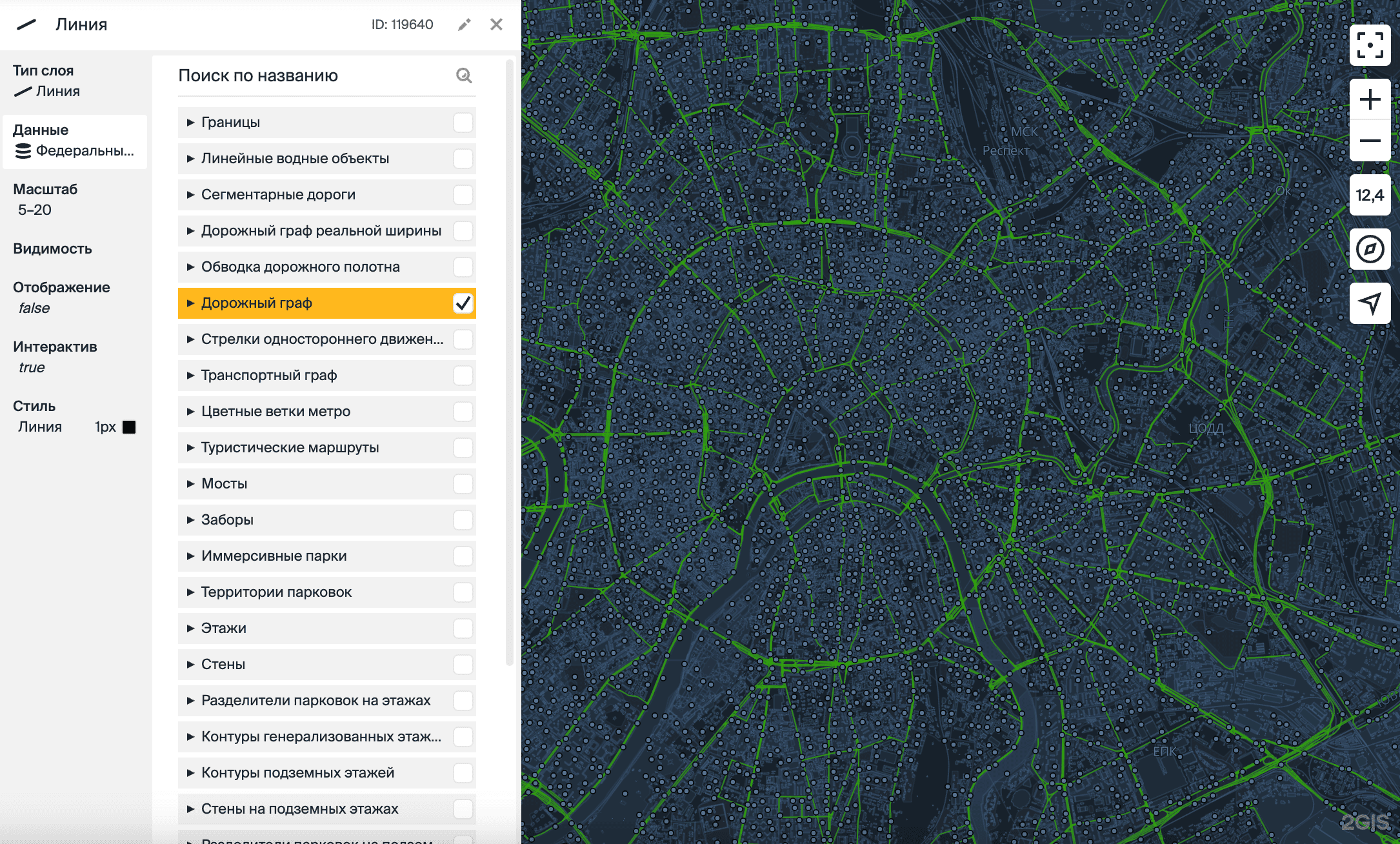

Линия

Как выглядит на карте: широкая линия.

Для каких данных можно использовать:

• дорожный граф: дороги и улицы разных классов и типов, туннели и т. д.;
• транспортный граф: линии маршрутов автобусов, метро и т. д.;
• мосты;
• туристические маршруты;
• границы стран, областей, районов;
• и другие.

Типовые настройки: цвет заливки, ширина линии и другие параметры.

Пример слоя:

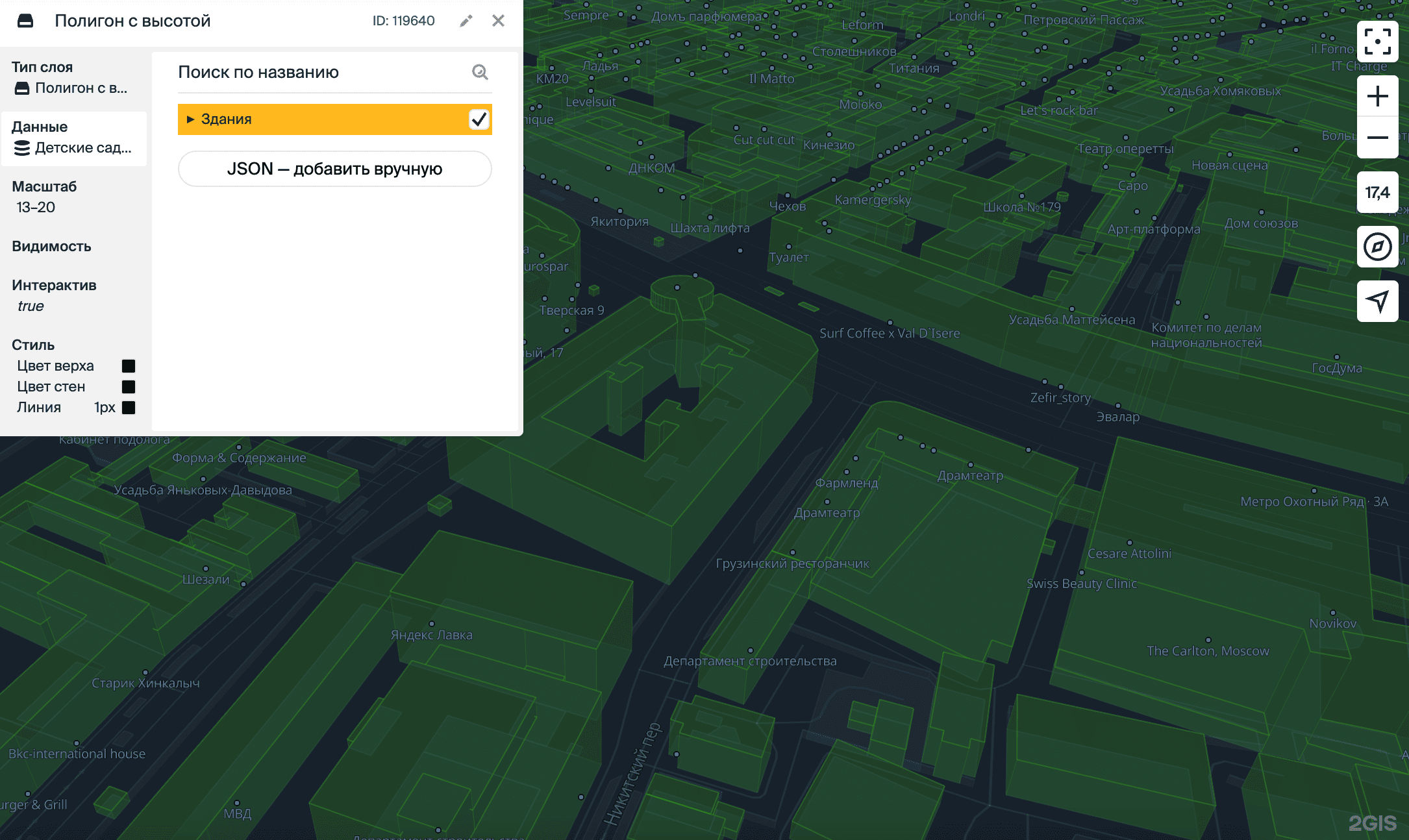

Полигон с высотой

Как выглядит на карте: многоугольник с цветным фоном и обводкой, вытянутый вверх.

Для каких данных можно использовать:

• жилые здания;
• административные здания;
• школы;
• и другие.

Типовые настройки: цвет заливки граней; цвет и ширина обводки; расстояние до камеры, при котором у объекта появляется прозрачность.

Пример слоя:

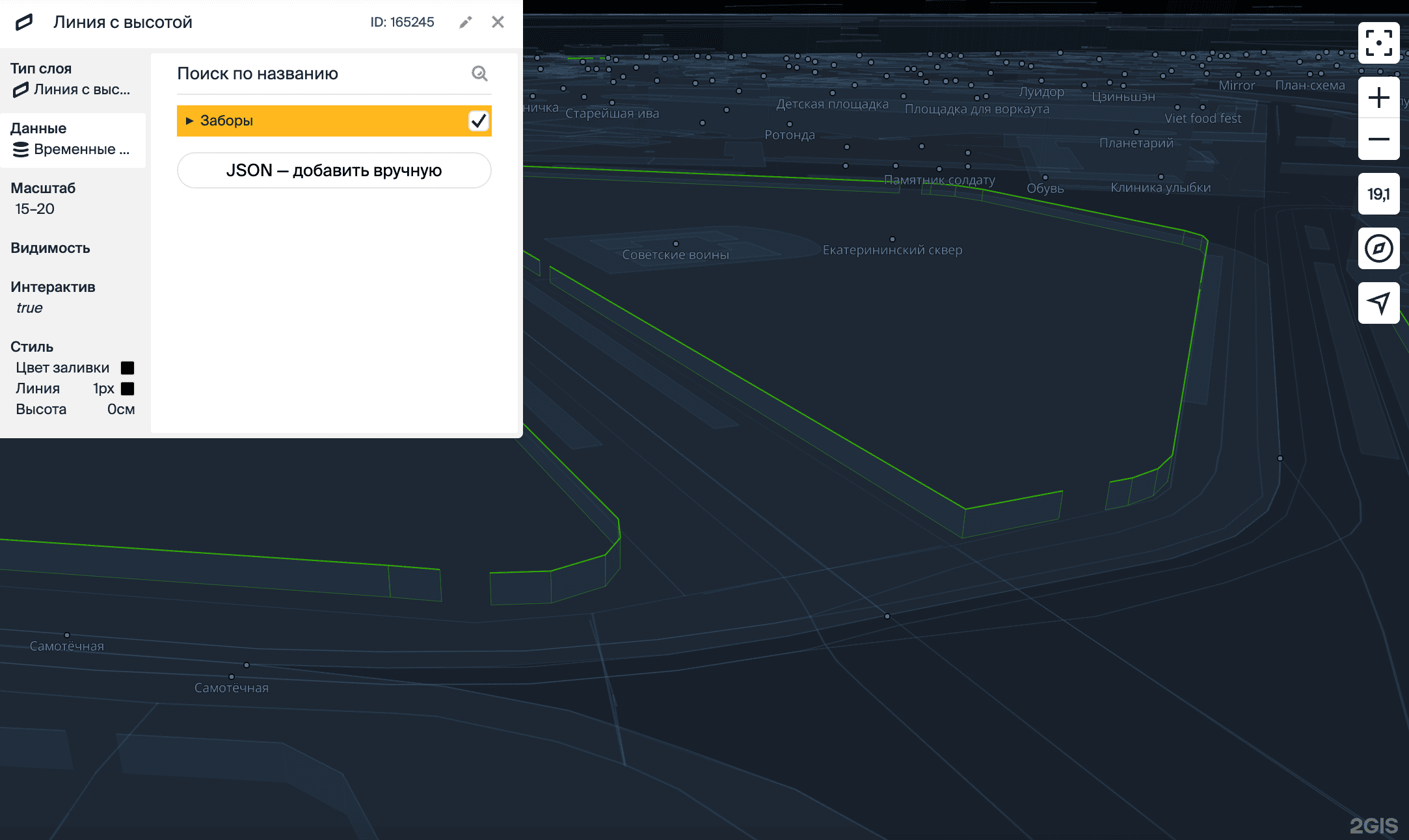

Линия с высотой

Как выглядит на карте: линия с шириной и обводкой, вытянутая вверх.

Для каких данных можно использовать: заборы.

Типовые настройки: цвет заливки граней; цвет и ширина обводки; высота объекта; расстояние до камеры, при котором у объекта появляется прозрачность.

Пример слоя:

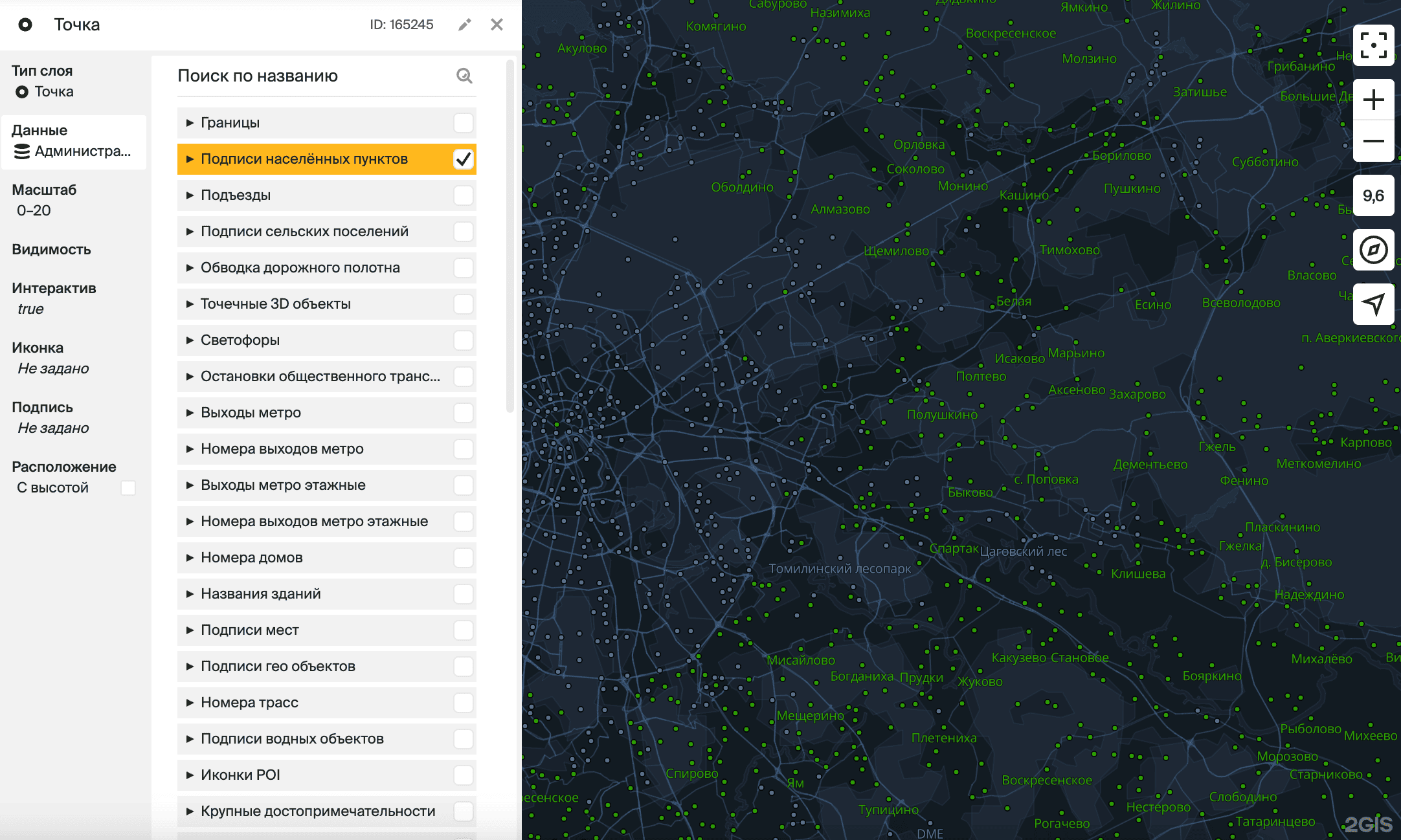

Точка

Как выглядит на карте: иконки объектов в обычном и выделенном состоянии, а также их подписи; подписи для 3D-объектов и географических объектов на мировой карте.

Для каких данных можно использовать:

• подписи стран, областей, населённых пунктов;
• подписи водоёмов: озёр, морей, океанов;
• подписи номеров домов и зданий, подъездов;
• подписи остановок общественного транспорта, станций и выходов метро;
• точечные 3D-объекты: качели, горки, зонтики, скамейки и т. д.;
• светофоры;
• иконки остановок, станций метро, парковок, фирм, объектов городской инфраструктуры и т. д.;
• и другие.

Типовые настройки: настройки иконки (иконка, размер иконки, прозрачность и другие), настройки подписи (шрифт, размер шрифта, цвет подписи, межбуквенный интервал и другие), настройки расположения (точка привязки иконки, расположение подписи, отступ текста от иконки и другие).

Пример слоя:

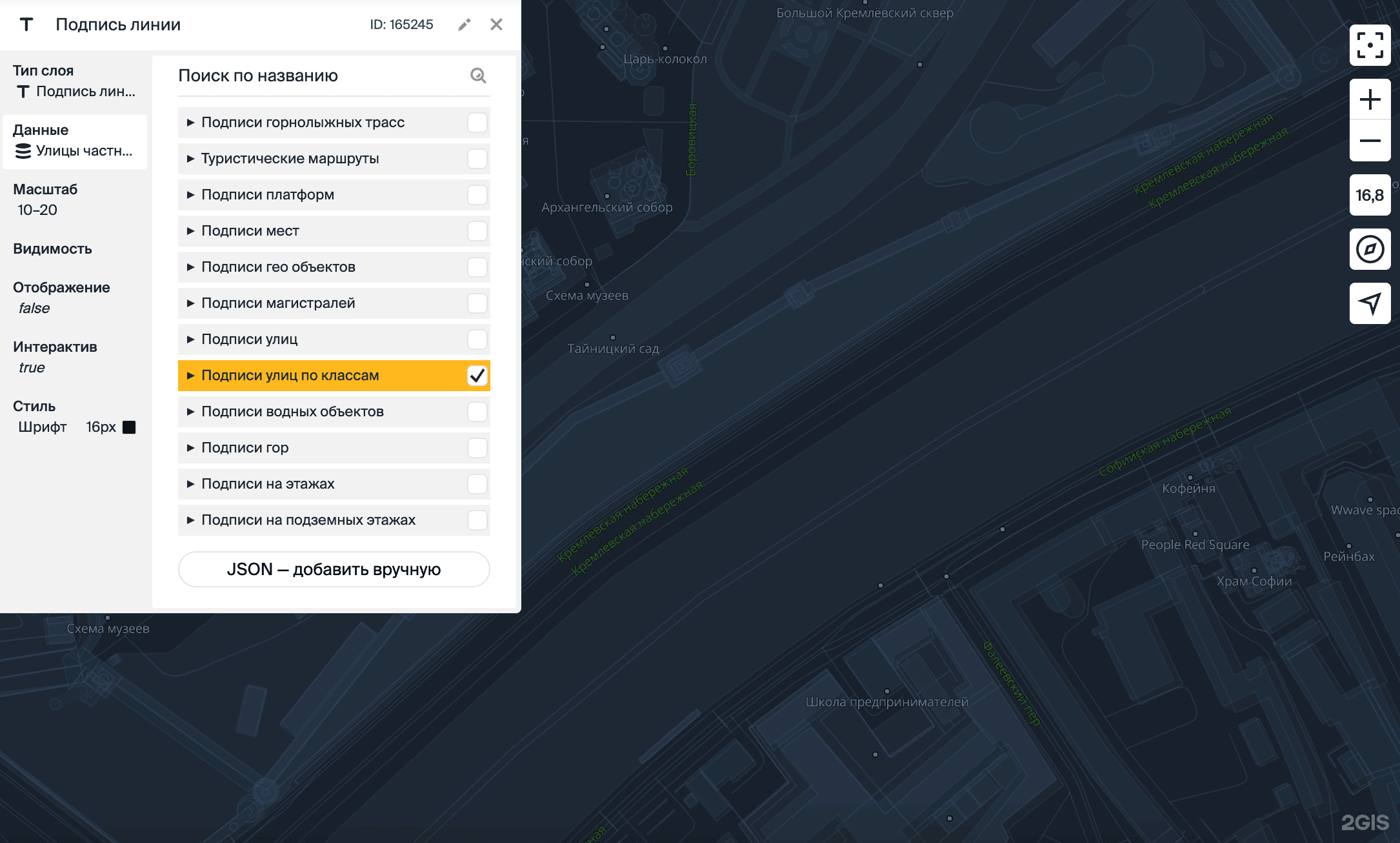

Подпись линии

Как выглядит на карте: текстовая подпись вдоль линии.

Для каких данных можно использовать:

• подписи дорог и улиц разных классов;
• подписи рек, каналов;
• и другие.

Типовые настройки: шрифт, размер шрифта, цвет подписи, межбуквенный интервал и другие параметры.

Пример слоя:

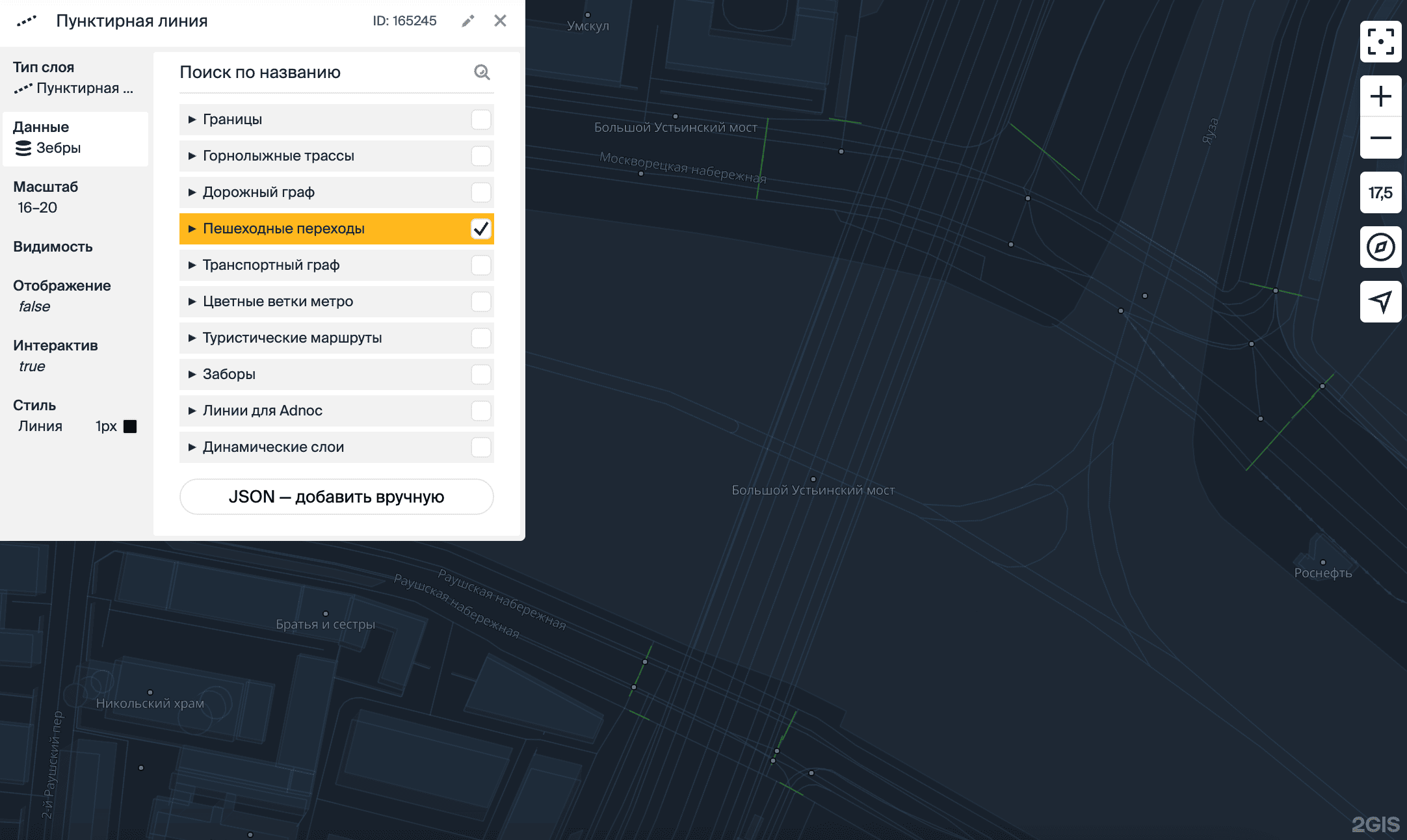

Пунктирная линия

Как выглядит на карте: широкая пунктирная линия.

Для каких данных можно использовать:

• дорожный граф: пешеходные и велосипедные дорожки, подземные переходы, строящиеся дороги и т. д.;
• транспортный граф: линии маршрутов железных дорог, трамваев, водного транспорта и т. д.;
• пешеходные переходы;
• туристические маршруты;
• горнолыжные трассы;
• границы административных районов и районов области;
• и другие.

Типовые настройки: цвет заливки, ширина линии, длина штриха, цвет пробела и другие параметры.

Пример слоя:

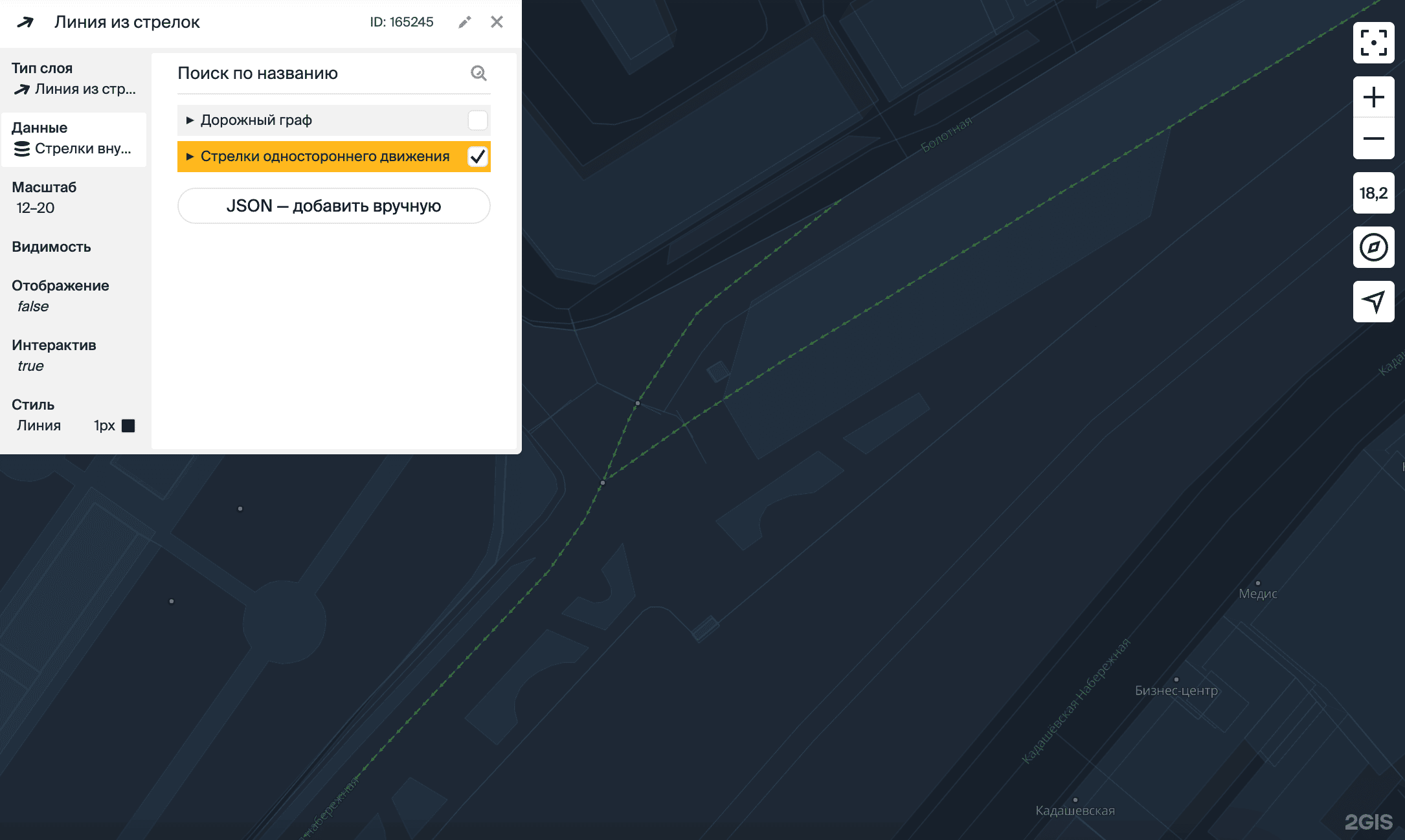

Линия из стрелок

Как выглядит на карте: стрелки, расположенные вдоль линии.

Для каких данных можно использовать: стрелки направления движения на дорогах разных классов.

Типовые настройки: цвет заливки, ширина линии, длина линии стрелок и другие параметры.

Пример слоя:

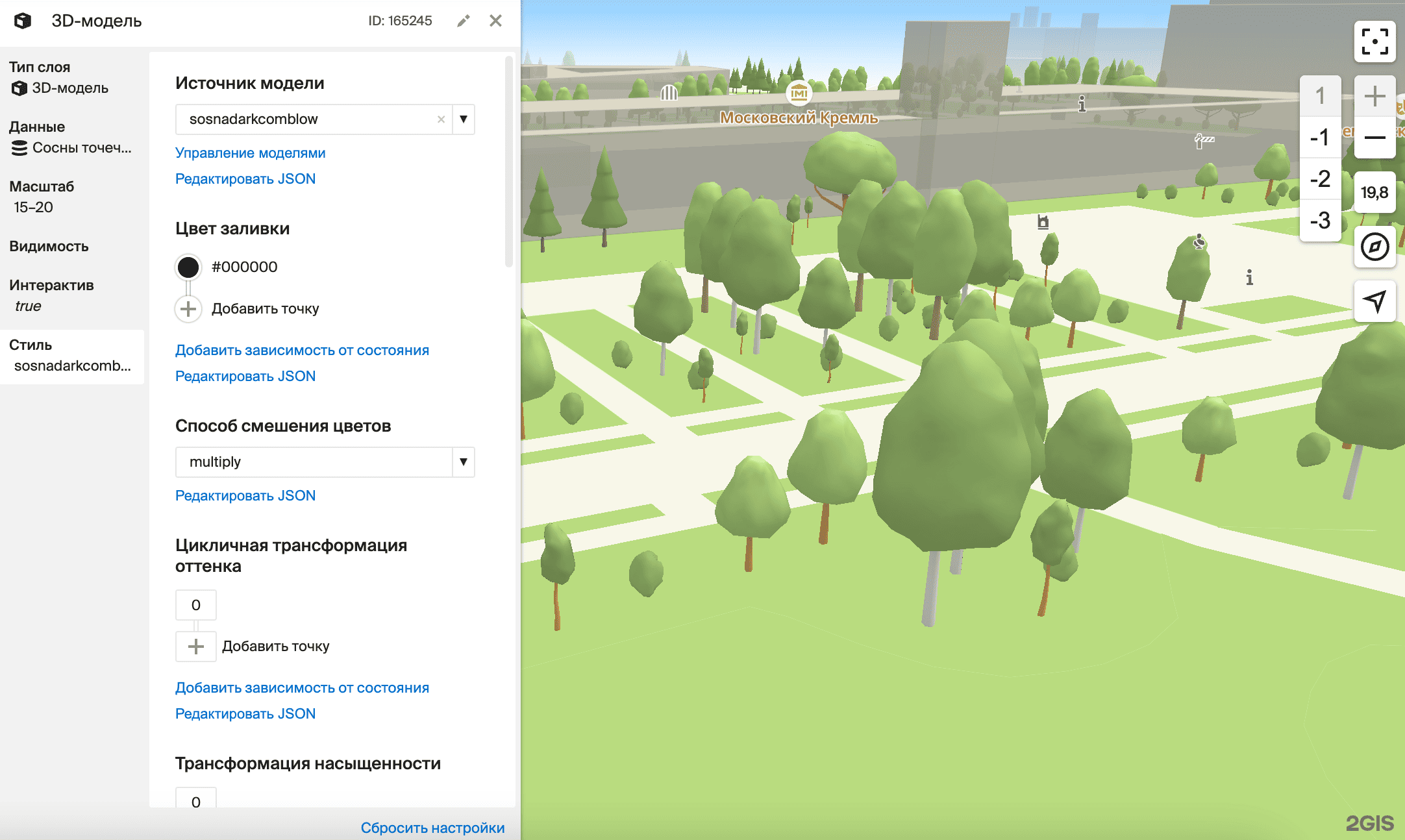

3D-модель

Как выглядит на карте: простая трёхмерная модель.

Для каких данных можно использовать:

• деревья;
• скамейки;
• фонарные столбы;
• собственные трёхмерные модели;
• и другие.

Типовые настройки: источник модели; цвет заливки; координаты размера, поворота и смещения объекта; расстояние до камеры, при котором у объекта появляется прозрачность, и другие параметры.

Пример слоя:

3D-модель здания

Как выглядит на карте: сложная трёхмерная модель, привязанная к конкретному зданию и подменяющая его в карте.

Для каких данных можно использовать: собственные трёхмерные модели зданий.

Типовые настройки: цвет заливки граней, цвет и ширина обводки; расстояние до камеры, при котором у объекта появляется прозрачность.

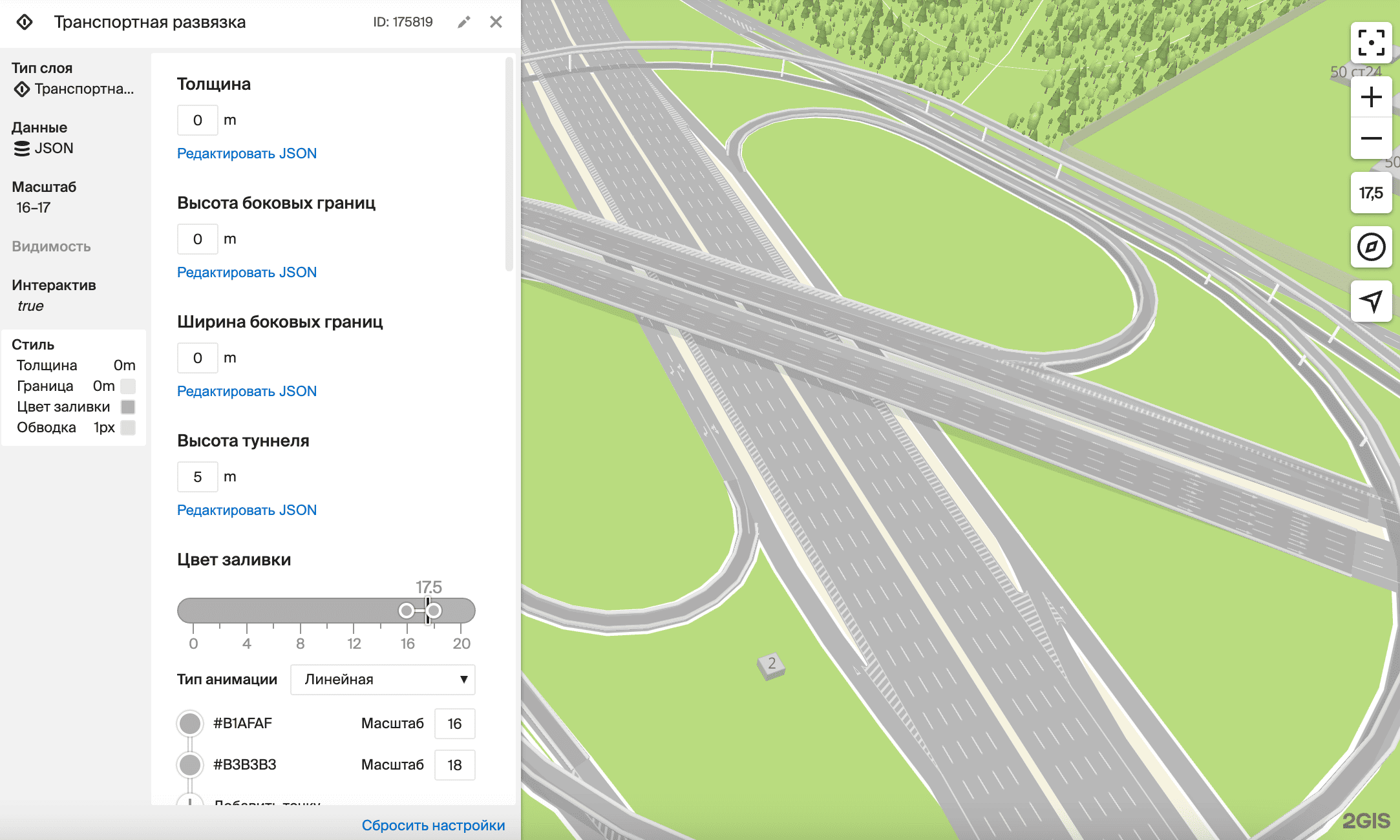

Транспортная развязка

Как выглядит на карте: трёхмерная модель транспортной развязки.

Для каких данных можно использовать: иммерсивные транспортные развязки.

Типовые настройки: толщина, высота и ширина боковых границ, высота туннеля, цвет заливки граней, цвет и ширина обводки и другие параметры.

Пример слоя:

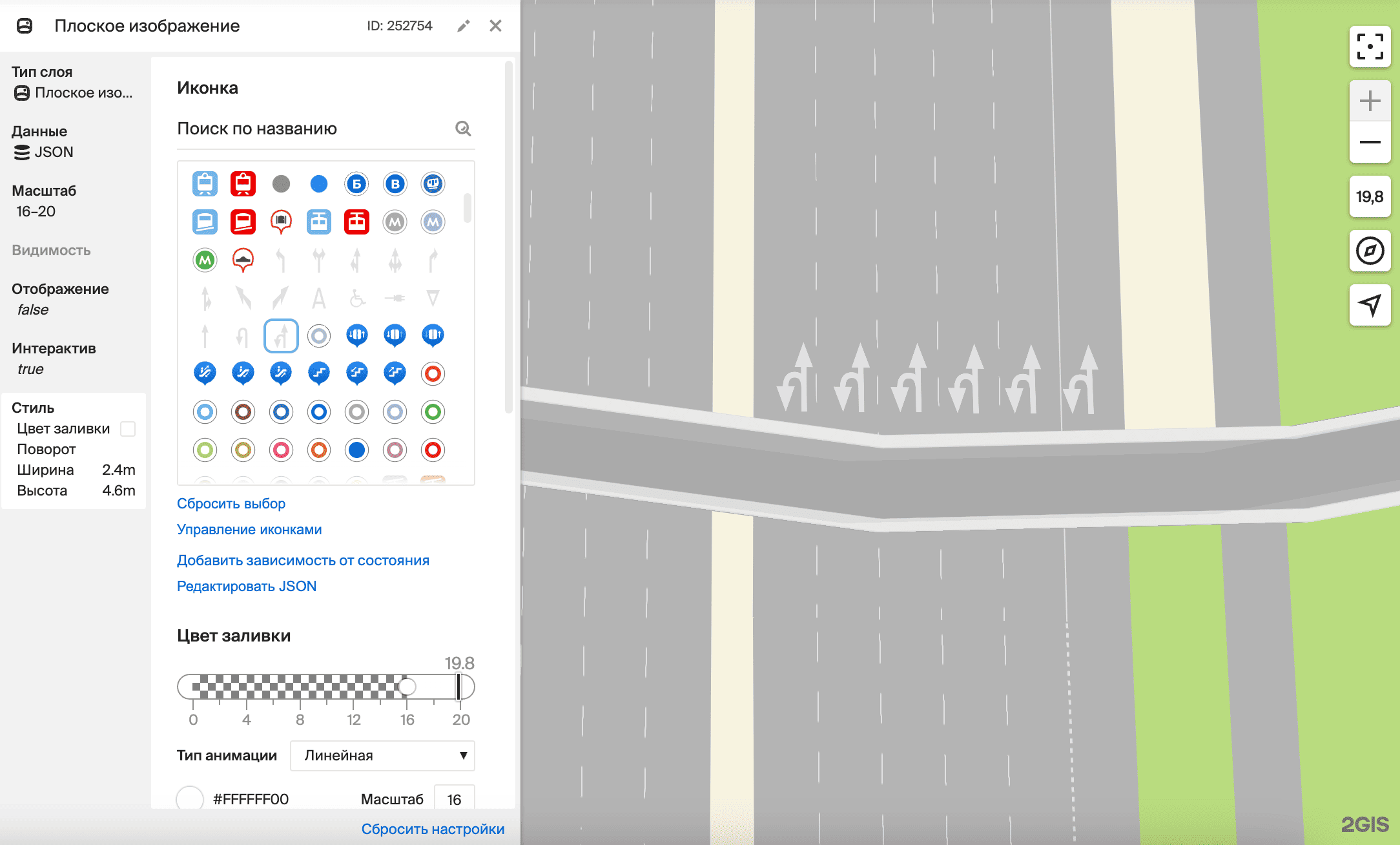

Плоское изображение

Как выглядит на карте: плоское изображение объектов на карте.

Для каких данных можно использовать: для любых объектов. Вы можете загрузить изображения в формате .svg и добавить к трёхмерному объекту обозначение в виде плоской иконки: например, добавить стрелки для иммерсивных дорог.

Типовые настройки: иконка, цвет заливки, поворот, ширина и высота.

Пример слоя:

Динамические слои

Градиентная линия

Линии маршрута с пробками.

Линия со смещением

Линия, смещённая относительно дорог на карте. Используется для отображения пробок.

Круг в плоскости карты

Отображает точность геопозиции.

Прозрачный полигон

Невидимый полигон на карте. Возвращается в списке отображённых объектов.

Динамическая стрелка

Стрелки манёвров.

Выноска

Выноски с информацией о маршруте.

Модель с поворотом

Маркер местоположения.

Растровый слой

Отображение растрового слоя.

Динамический объект

Объекты, которые создаются из пользовательского кода.

Что дальше?

• Посмотрите примеры готовых стилевых слоёв для мобильного SDK.
