3D-модели

Карта поддерживает отображение трёхмерных моделей в формате glTF/GLB. Такие модели позволяют улучшить эстетический вид карты, сделать акценты на нужных объектах и увеличить степень детализации.

Чтобы добавить модель на карту:

1. Ознакомьтесь с требованиями и рекомендациями для моделей.
2. Настройте стилевой слой в Редакторе стилей.
3. Укажите данные модели.

Также вы можете настроить отображение 3D-моделей в зависимости от графического режима.

Пример ниже описывает, как стилизовать здание на карте, заменив его на уникальную модель.

Требования и рекомендации для моделей

Для оптимальной производительности карты и корректного отображения трёхмерных моделей на карте следуйте требованиям и рекомендациям.

Обязательные требования:

• Формат: glTF/GLB (файлы .gltf, .glb).

• Меш: желательно, чтобы модель содержала один меш (геометрический объект на сцене). Использование моделей с несколькими мешами незначительно снижает производительность карты.

• Текстура:

  • Меш может иметь текстуру или одноцветную заливку.
  • Разрешение текстуры должно быть кратно степени двойки (2, 4, 8, 16, 32, 64, 128 и 256).
  • Поддерживаются форматы изображений .png, .jpg и .bmp.
  • Не поддерживается сжатие текстур и свойства текстур emissiveTexture и normalTexture.

• Инстанцирование: расширения для инстанцирования не поддерживаются.

Рекомендации по использованию и производительности:

• Размер: оптимальный размер уникальных моделей — не более 20 000 вершин; типовых моделей (например, деревьев) — от 200 до 2000 вершин.
• Текстура: оптимальный размер текстур для уникальных моделей — 256×256; для типовых моделей — 64×64.
• Цвета: если вы не настраиваете собственные стили карты, а просто загружаете модели, рекомендуется, чтобы цвета текстуры моделей сочетались с цветами карты 2ГИС.
• Матричные анимации: поддерживаются, но использование незначительно снижает производительность карты.
• Модель освещения PBR: поддерживается, но использование незначительно снижает производительность карты.
• Локальные трансформации: локальные трансформации (перемещения, вращения и масштабирования) поддерживаются, но незначительно снижают производительность карты. Рекомендуется использовать их в редких случаях: для оптимальной производительности модели должны быть без локальных трансформаций.

Настройка стилевого слоя

1. Откройте Редактор стилей.

2. Откройте нужный стиль.

3. Добавьте новый слой с типом 3D-модель.

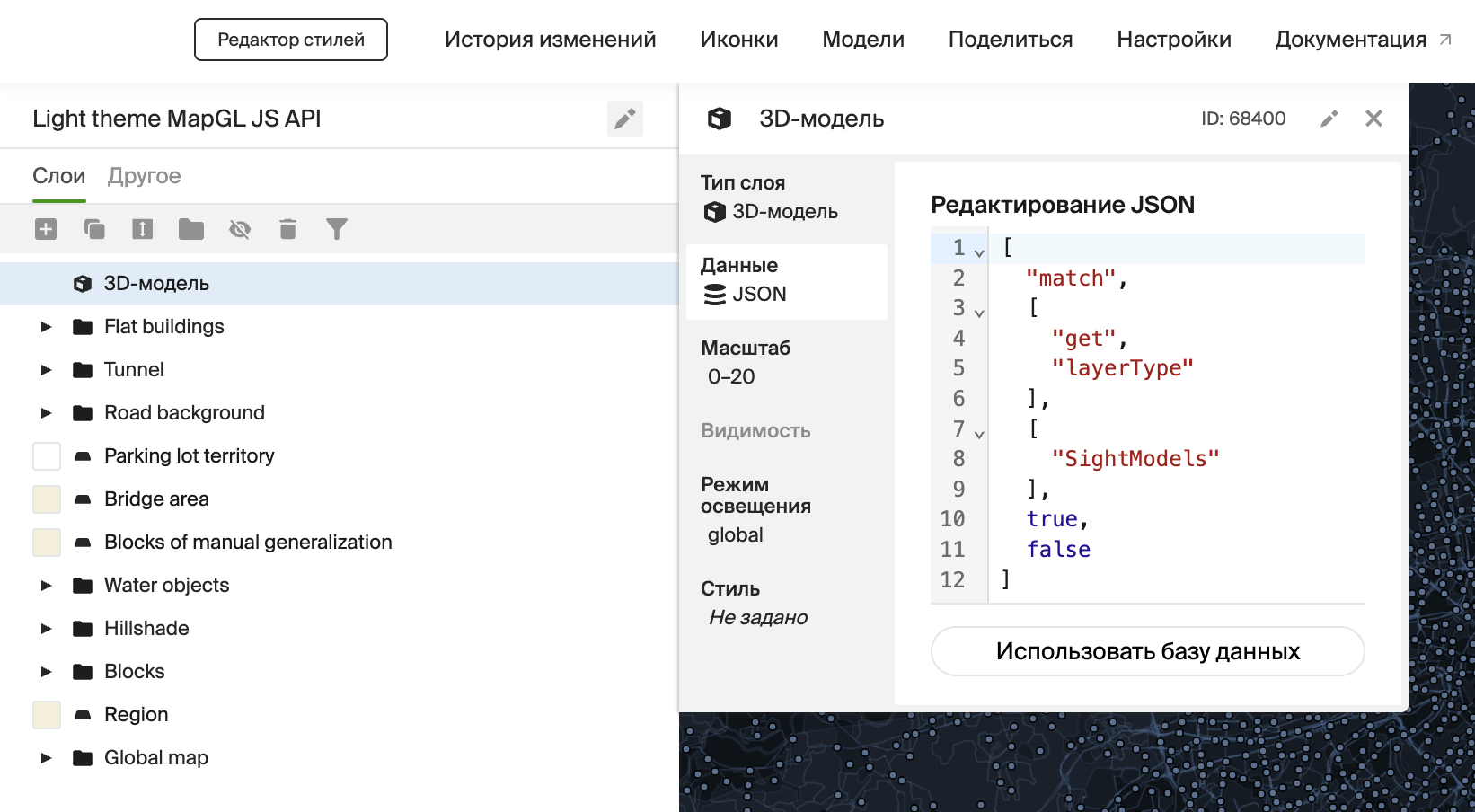

4. Перейдите на вкладку Данные и в конце списка нажмите JSON — добавить вручную:



5. Скопируйте и вставьте следующий код:

   ["match", ["get", "layerType"], ["SightModels"], true, false]

6. URL и настройки позиционирования модели задаются в данных модели, поэтому в стилевом слое необходимо связать настройки модели с её атрибутами при помощи GET-выражений. Для этого перейдите на вкладку Стиль и настройте следующие параметры с помощью JSON (нажимайте Редактировать JSON в нужных полях):

   Параметр	Значение
   Источник модели	["get", "url"]
   Размер	["get", "scale"]
   Поворот	["get", "rotation"]
   Смещение	["get", "translate"]

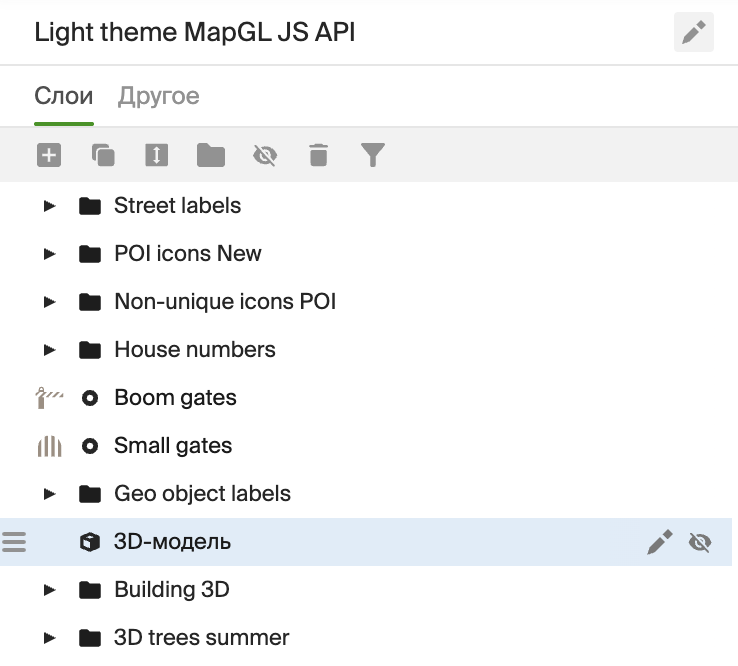

7. Разместите стилевой слой в списке после слоёв с POI (иконками, обозначающими объекты на карте) и до слоёв с 3D-зданиями: так модель не будет перекрывать подписи и иконки:



Настройка данных модели

1. Добавьте данные модели в формате GeoJSON:

   {
       "type": "FeatureCollection",
       "features": [
           {
               "type": "Feature",
               "properties": {
                   "url": "https://disk.2gis.com/digital-twin/models_s3/docs/spherecafe.glb",
                   "layerType": "SightModels",
                   "scale": [1, 1, 1],
                   "rotation": [0, 0, 0],
                   "translate": [0, 0, 0]
               },
               "geometry": {
                   "type": "Point",
                   "coordinates": [82.926685835, 55.02533639]
               }
           }
       ]
   }

   Укажите следующие параметры:

   • "type": "Feature" — стандартный объект GeoJSON типа Feature.

   • properties:

     • url — URL для загрузки модели.
     • "layerType": "SightModels" — позволяет карте сопоставить объект из данных с созданным стилевым слоем.
     • scale — начальная настройка размера объекта.
     • rotation — начальная настройка поворота объекта.
     • translate — начальная настройка смещения объекта.

     Вы можете скорректировать настройки позиционирования позже, после оценки положения модели на карте.

   • geometry:

     • "type": "Point" — объект точечного типа.
     • coordinates — координаты центра объекта. В этом примере объект будет отображен в точке 82.926685835, 55.02533639.

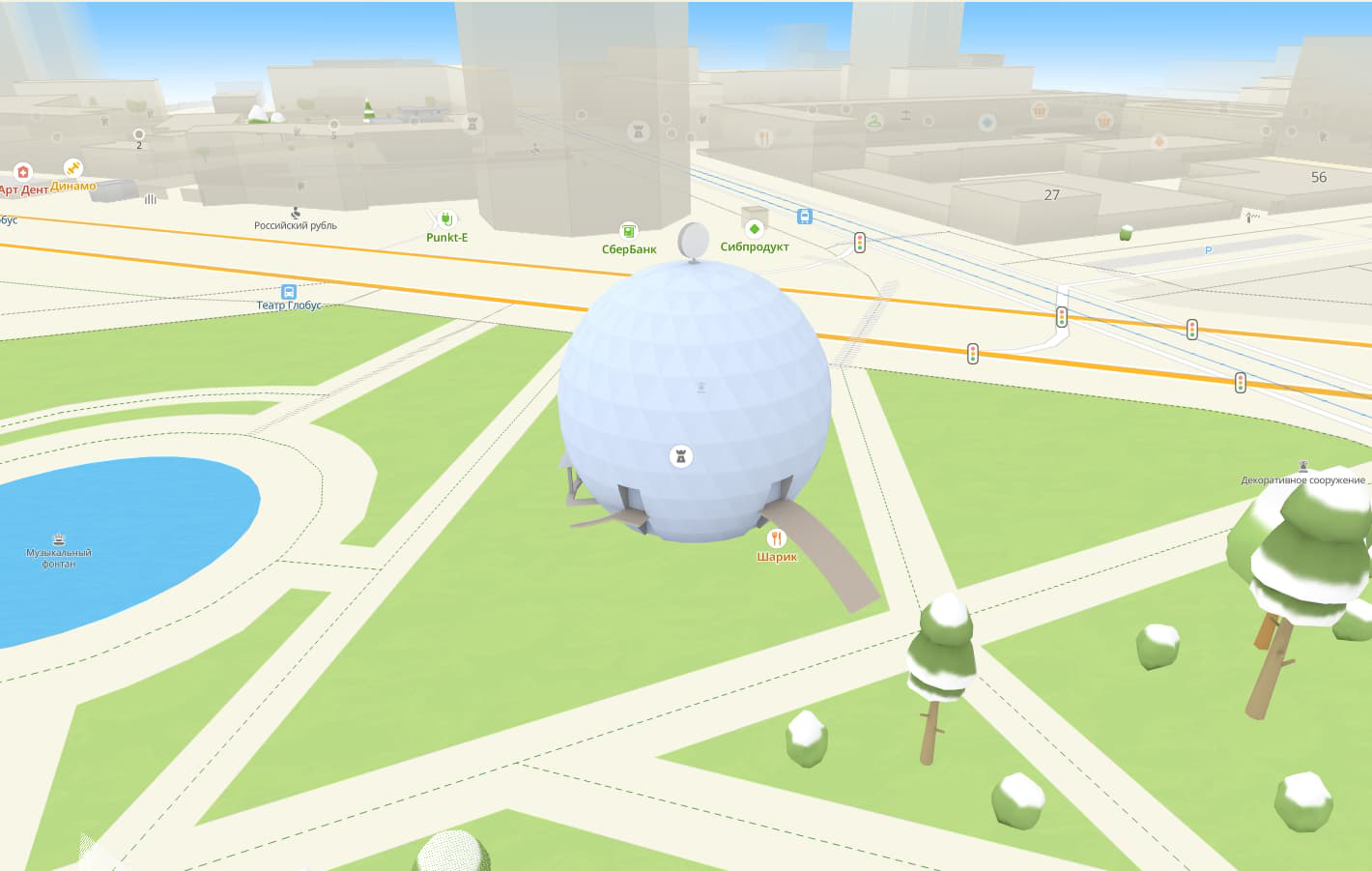

2. После подготовки данных и стилевого слоя проверьте промежуточный результат:

Модель отображается на карте, однако показывается некорректно. Чтобы исправить отображение:

1. Настройте позиционирование модели: размер, поворот и смещение.
2. Скройте на карте 3D-здание, которое располагается на месте модели.

Настройка позиционирования модели

Скорректируйте значения в свойствах объекта scale, rotation и translate. Для правильного отображения модели из примера подойдут следующие значения:

...

"scale": [0.96, 0.96, 0.96],
"rotation": [0, 0, 203],
"translate": [-2.7, 13, 0]

...

Укажите следующие параметры:

• scale — размер модели. Задаётся в относительных единицах от изначального размера модели. Рекомендуется изменять размер модели сразу в трёх осях, в противном случае модель будет растягиваться и искажаться.
• rotation — поворот модели. Задаётся в градусах. Рекомендуется задавать вращение модели вокруг оси Z. Поворот вокруг других осей может привести к искривлению модели.
• translate — смещение модели. Задаётся в метрах относительно изначального положения. Рекомендуется задавать смещение только в осях X и Y, чтобы модель не «висела в воздухе».

Примечание

Чтобы не подбирать настройки позиционирования модели вручную, используйте инструмент для позиционирования моделей на карте. Вы можете спозиционировать модель и скопировать значения настроек: см. подробнее в разделе Размещение моделей на карте.

3D-модели поддерживают трансформацию в трёхмерном пространстве, заданном осями X, Y и Z. Трансформация размера выполняется в локальной системе координат (Local на схеме). Остальные трансформации выполняются в мировой системе координат (World), в которой ось X указывает на восток, ось Y — на север, ось Z направлена вверх:

Скрытие других объектов

Чтобы скрыть объект на карте, который пересекается с моделью:

1. Получите идентификатор объекта:

   1. Чтобы подписаться на событие click в карте и выводить событие в консоль, добавьте в исходный код приложения следующий фрагмент:

      map.on('click', function (ev) {
          console.log(ev);
      });

   2. Откройте Инструменты разработчика браузера (клавиша F12) и нажмите на объект, который необходимо скрыть. Скопируйте идентификатор из поля target.id события клика, например:



2. Передайте полученный идентификатор объекта в данные GeoJSON в поле idsToHide:

   {
       "type": "FeatureCollection",
       "features": [
           {
               "type": "Feature",
               "properties": {
                   "idsToHide": ["141373143542097"],
                   ...
               },
               ...
           }
       ]
   }

3. В Редакторе стилей перейдите на вкладку Стиль в стилевом слое и настройте следующий параметр с помощью JSON (нажмите Редактировать JSON в поле ID связанных объектов):

   Настройка	Значение
   ID связанных объектов	["get", "idsToHide"]

Пример результата после корректирования настроек позиционирования:

При необходимости вы можете посмотреть настройки стилевого слоя в готовом стиле. Для доступа к настройкам авторизуйтесь в Редакторе стилей и нажмите Создать копию.

Настройка графических режимов

По умолчанию отображение 3D-моделей включено во всех графических режимах. С помощью графических режимов вы можете управлять отображением встроенных и собственных 3D-моделей, если они настроены в стилевых слоях с типами 3D-модель (например, слоями с деревьями) и 3D-модель здания.

Управлять отображением встроенных зданий на карте с помощью графических режимов нельзя, т.к. по умолчанию их отображение задаётся с помощью слоёв с типом Полигон с высотой.

Чтобы настроить отображение 3D-моделей в разных графических режимах:

1. Откройте Редактор стилей.

2. Откройте нужный стиль.

3. Настройте отображение 3D-моделей в зависимости от графического режима:

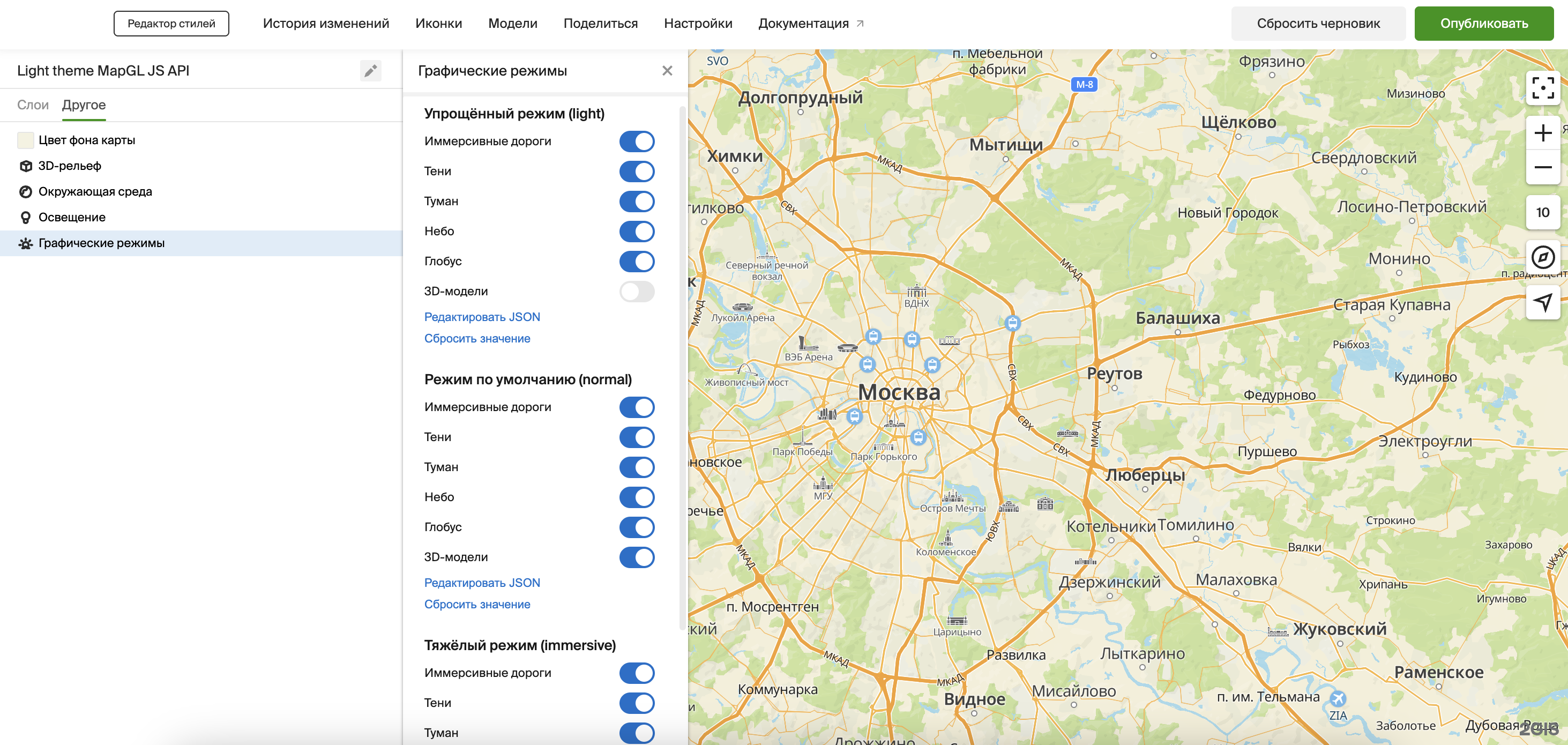

   1. На вкладке Другое выберите пункт Графические режимы:



   2. Настройте переключатели 3D-модели в нужных графических режимах.

Подробнее о том, как установить для карты графический режим и менять активный режим во время работы с картой, см. в инструкции Включение и переключение режима.

Помимо графических режимов вы можете задать отображение 3D-моделей с помощью создания глобальной стилевой переменной.
