Подпись линии

С помощью источника данных GeoJSON и Редактора стилей вы можете добавить собственную подпись к линии на карте.

Чтобы добавить подпись, подключите источник данных и создайте стилевой слой c типом Подпись линии:

1. Подключите источник данных с помощью класса GeoJsonSource. В качестве geometry в данных укажите объект типа LineString с координатами линии:

   const data = {
       type: 'Feature',
       properties: {
           foo: 'bar',
           text: 'Text over a line',
       },
       geometry: {
           type: 'LineString',
           coordinates: [
               [55.284554651747406, 25.20074208922243],
               [55.355965786263646, 25.281483196506954],
           ],
       },
   };

   const source = new mapgl.GeoJsonSource(map, {
       data,
   });

   Укажите параметры:

   • foo: уникальное свойство линии. Используйте для связи источника данных GeoJSON со стилевым слоем в Редакторе стилей, в котором будут задаваться настройки подписи.
   • text: текст подписи над линией.
   • coordinates: координаты линии.

2. Откройте Редактор стилей.

3. В блоке Мои стили откройте стиль, который используется для карты.

4. В разделе Слои нажмите значок .

5. Выберите тип слоя Подпись линии.

6. Укажите нужные настройки подписи линии: шрифт, цвет текста и другие.

7. Свяжите созданный источник данных GeoJSON со слоем. Для этого откройте блок Данные, нажмите JSON — добавить вручную и укажите уникальное свойство линии foo, которое вы указали в данных для линии:

   [
       "==",
       [
           "get",
           "foo"
       ],
       "bar"
   ]

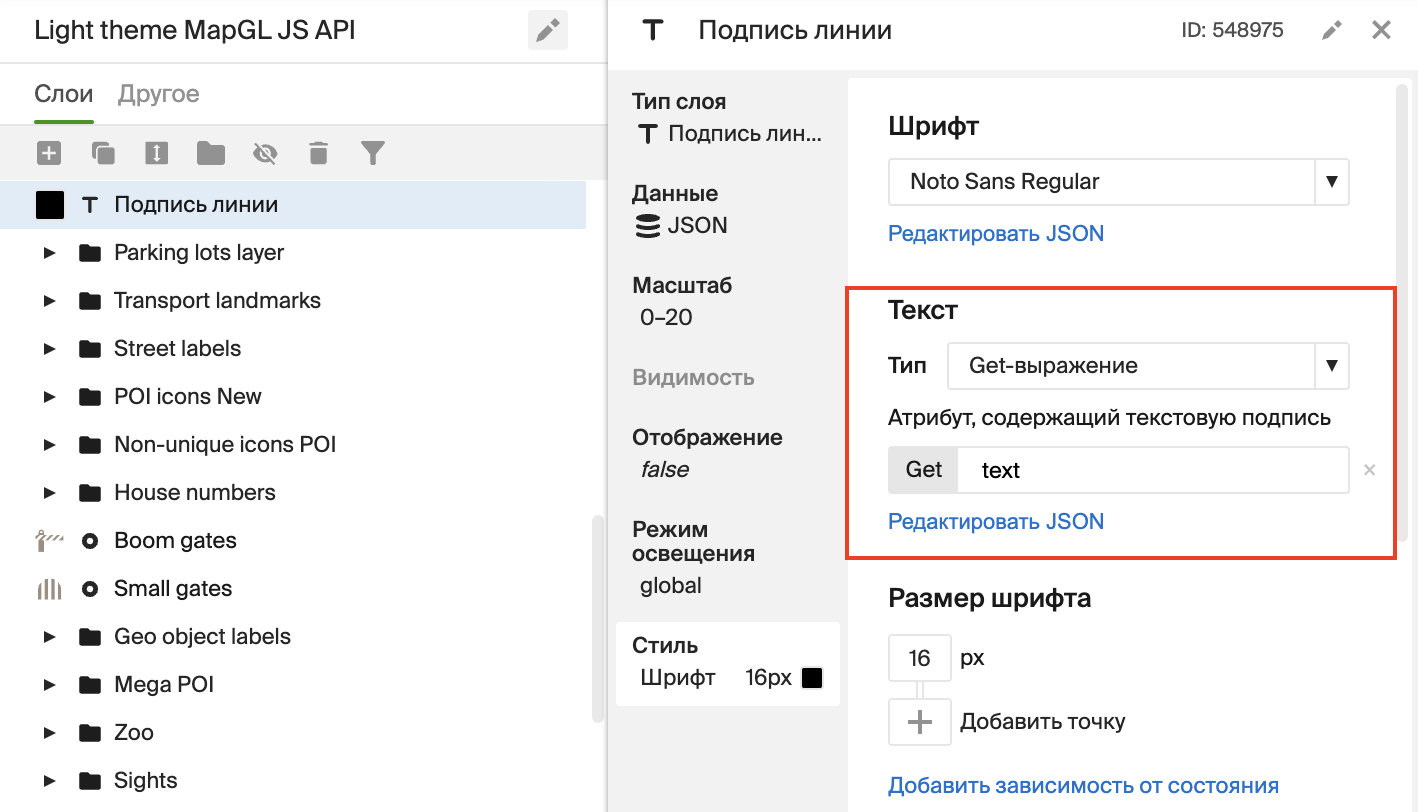

8. Свяжите атрибут text из источника данных GeoJSON со слоем. Для этого откройте блок Стиль и в поле Текст укажите:

   • Тип: Get-выражение.
   • Атрибут, содержащий текстовую подпись: text.


9. Чтобы подписи карты не перекрывали подпись линии, добавьте её в отдельную группу лейблинга:

   1. Нажмите Настройки в верхнем меню и нажмите Открыть группы лейблинга.

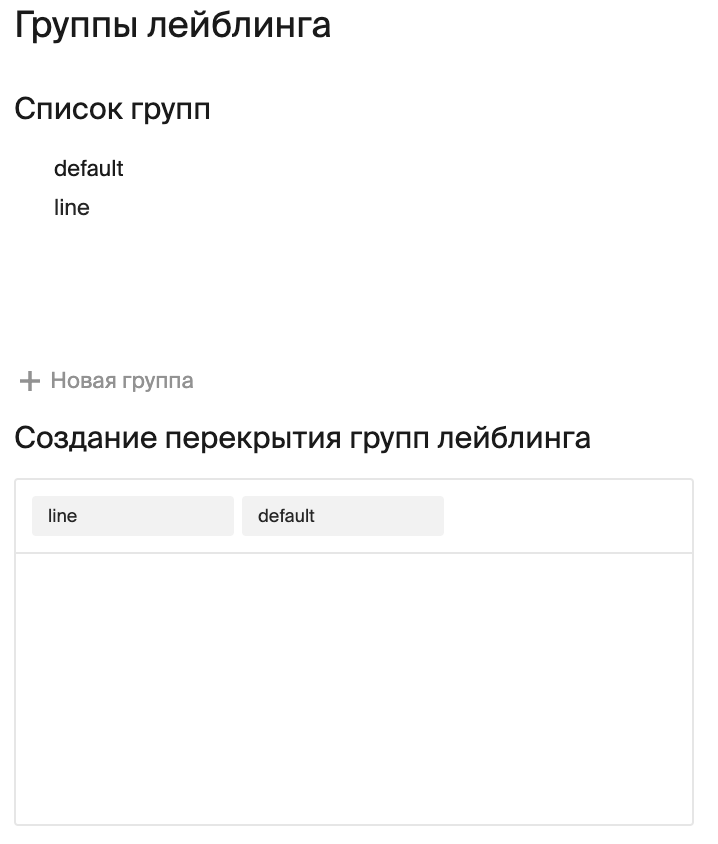

   2. Создайте новую группу, например line. Добавьте эту группу и группу по умолчанию (default) в поле Создание перекрытия групп лейблинга:

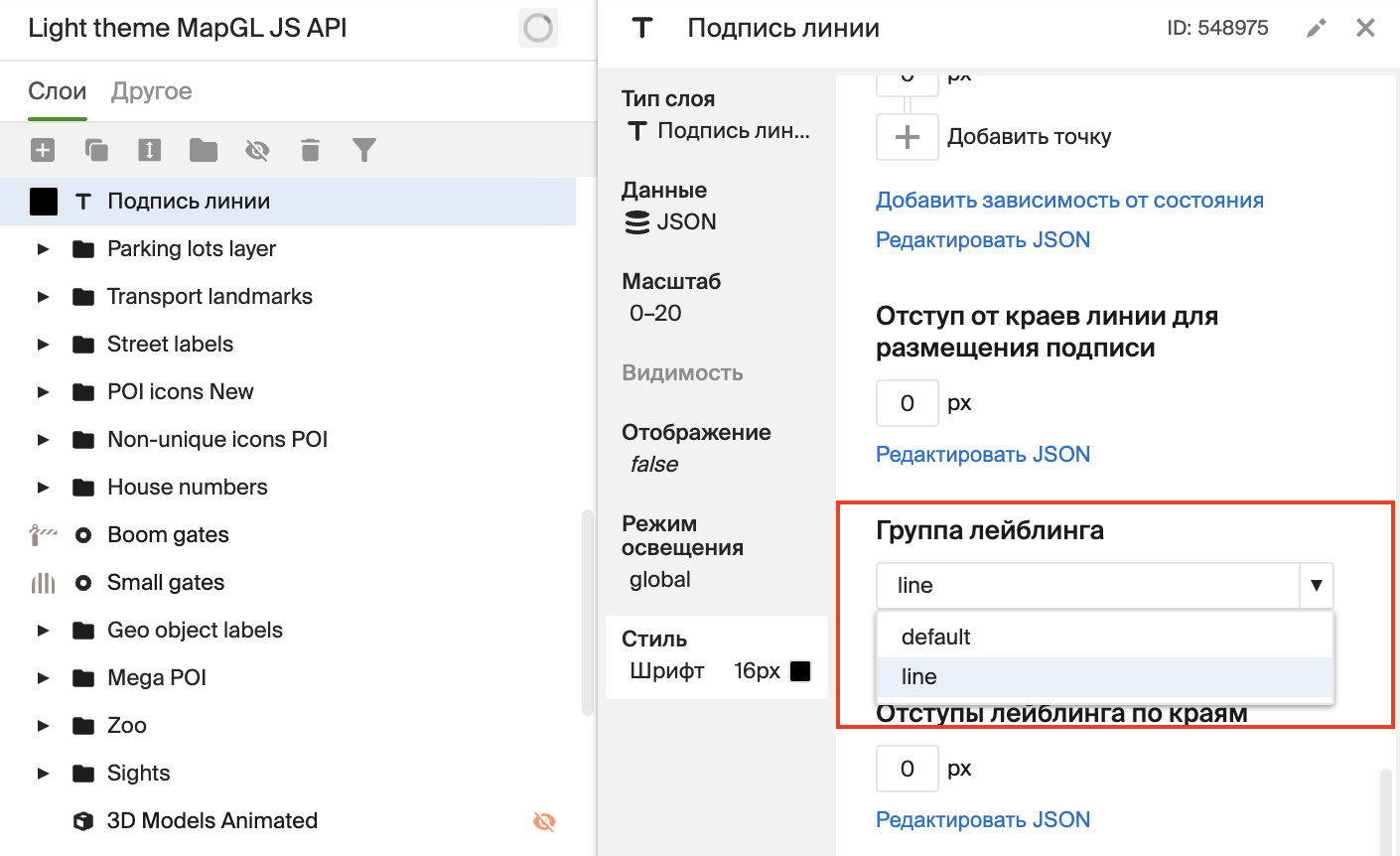

   3. Перейдите в настройки слоя. Откройте блок Стиль и в поле Группа лейблинга выберите созданную группу лейблинга:



Важно

Данные, которые вы добавляете на карту через GeoJSON, не отображаются в Редакторе стилей. Чтобы проверить отображение подписи на карте, после создания и настройки слоя с линией опубликуйте стиль и посмотрите изменения в онлайн-редакторе, например CodePen.
